La introducción de XL6009 elevador módulo de alimentación DC-DC Converter (4 / 4 paso)

Paso 4: Comprobar el resultado: entrada tensión 30V

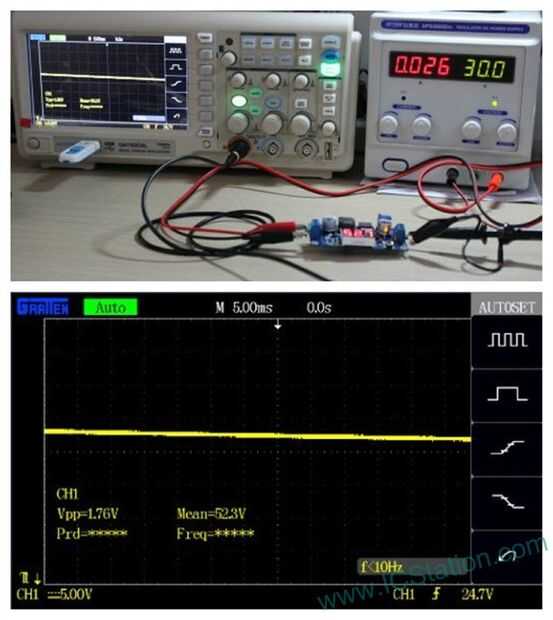

Condición de prueba:
Voltaje de entrada: 30V
Voltaje de salida: 52.7V

Los resultados de pruebas reales:
Voltaje de salida: 52.3V
Ripple de salida: 1.76V (el valor de la tensión es inestable causada por la capacitancia de salida baja y baja corriente de entrada)

Nota: cuando el voltaje es mucho mayor, la corriente correspondiente será mayor (por lo menos 3A). De lo contrario la fuente de alimentación se confunde con pantalla y cortocircuito anormalmente.
