Paso 3: El circuito de Control

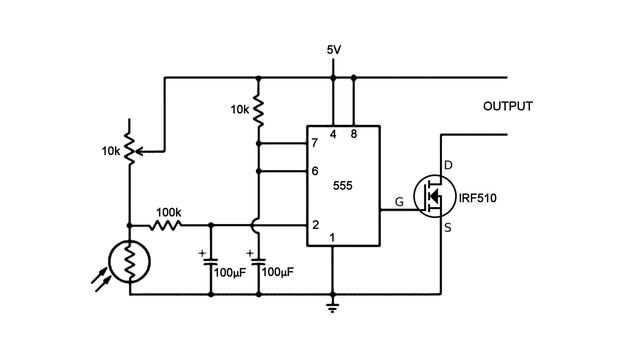

El circuito de control para este proyecto se construye alrededor de un temporizador 555 IC. Cuando la luz brilla en la CdS fotorresistencia, el voltaje en el pin 2 gotas por debajo del umbral de disparo. Esto fija la salida en el pin 3 alta y activa el transistor de potencia. El transistor de potencia entonces se activa el relé. Después de un breve retraso, el sistema se reinicia y se apaga la salida.
Los dos capacitores se incluyen añadir un retraso cuando encendiendo y apagando la salida. La resistencia de 100 kohm y el condensador conectado al pin 2 determinan la demora en encender la salida. El resistor fijo 10 kohm y el condensador conectado al pin 6 determinan el retraso en la desactivación de la salida. Para aumentar cualquier retraso, puede aumentar los valores de las resistencias o los condensadores. Para disminuir las demoras, pueden disminuir los valores de las resistencias o los condensadores. El transistor de potencia está incluido para que usted puede activar relés que pueden exceder la potencia nominal del temporizador IC (200mA). La sensibilidad del sensor se encuentra ajustando la resistencia variable de 10 kohm.
