Paso 7: Montar el circuito del relé de

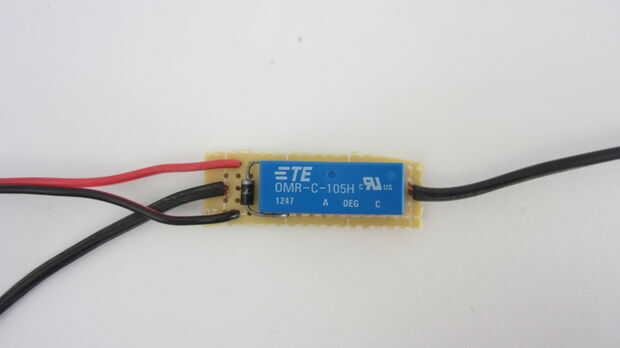

El relé que he utilizado es un relé simple "único poste, solo tiro". Dos terminales están conectadas a las bobinas y los otros dos terminales están conectados al interruptor. Los terminales de la bobina están conectados a la salida del circuito de control. Un diodo es también conectado a los terminales de la bobina con el cátodo en el lado positivo y el ánodo en el lado negativo. Este diodo actúa como un diodo de supresión (también llamado diodo flyback). Ayuda a proteger el circuito de los picos de tensión que se crearon cuando el relé se desactiva.

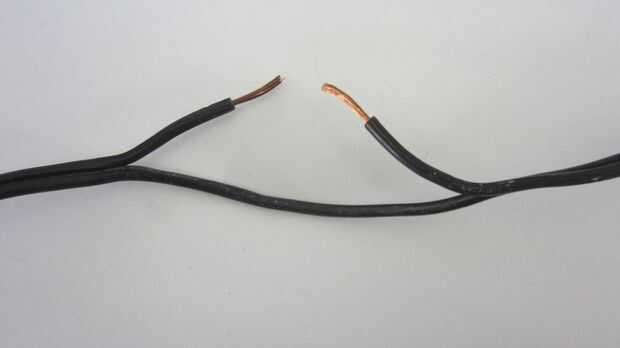

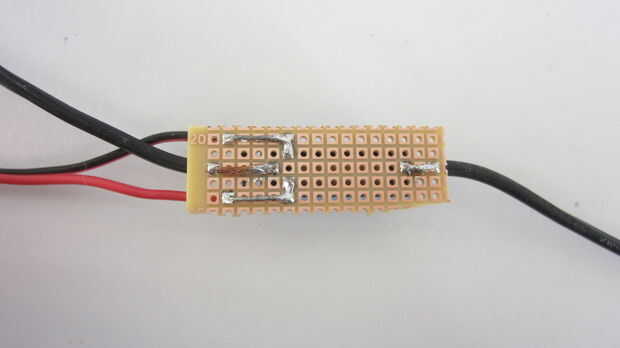

Para encender y apagar la bomba de aire, tenemos que conectar a los terminales del interruptor del relais. Para ello puede cortar uno de los dos cables en el cable de alimentación de la bomba y conectar los dos extremos cortados a los terminales opuestos en el relé. Cuando se activa el relé, conectar los dos cables y alimentación a la bomba.

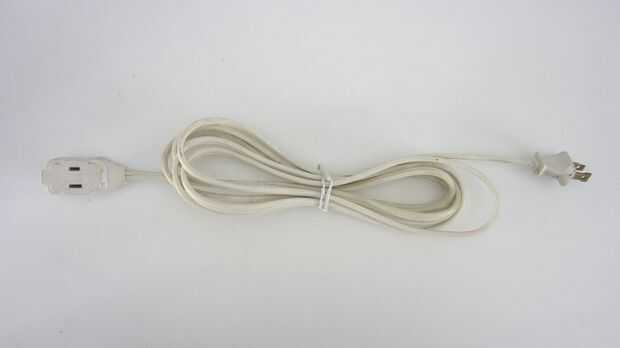

Si no quieres cortar el cable de alimentación de la bomba, puede conseguir un cable de extensión barato y hacer la conexión con los cables en su lugar. Simplemente enchufe el cable de extensión en la toma de corriente y enchufe la bomba en el cordón de extensión.
Porque se trabaja con corriente alterna, tenga especial cuidado en el proceso de montaje y asegúrese de que todas las conexiones están correctamente aisladas.
