Paso 4: montar

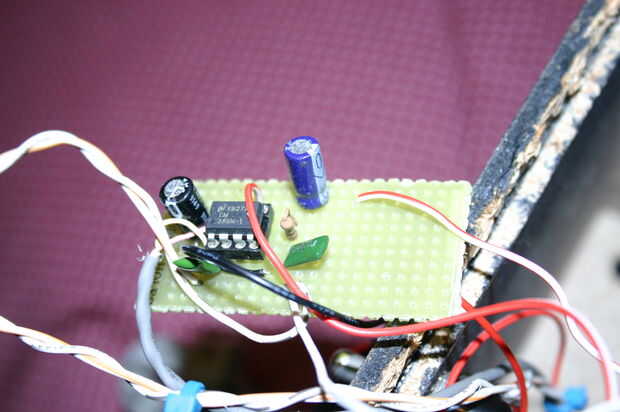

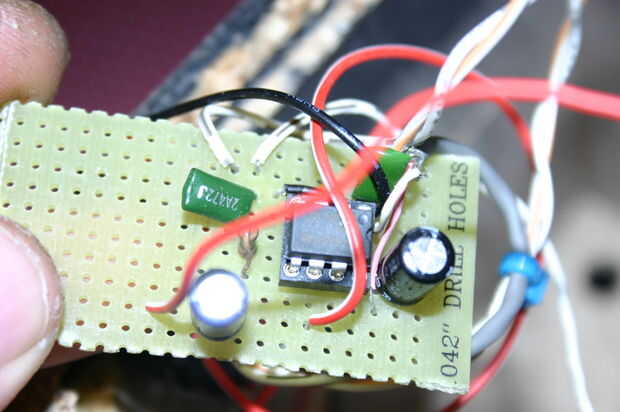

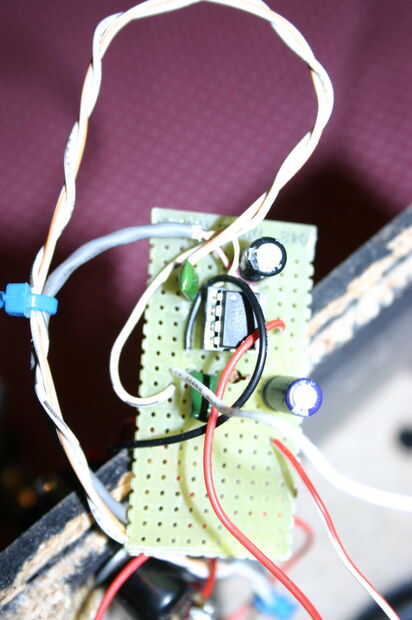

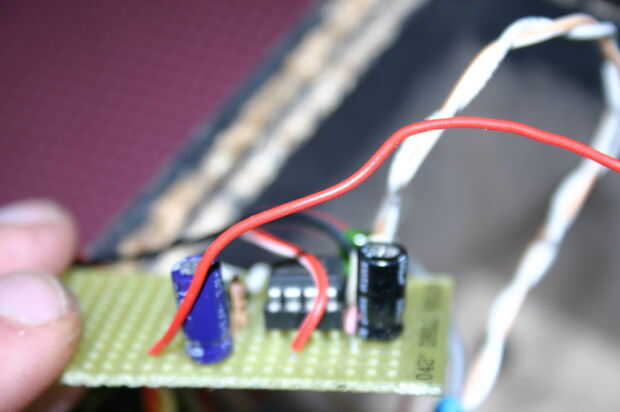

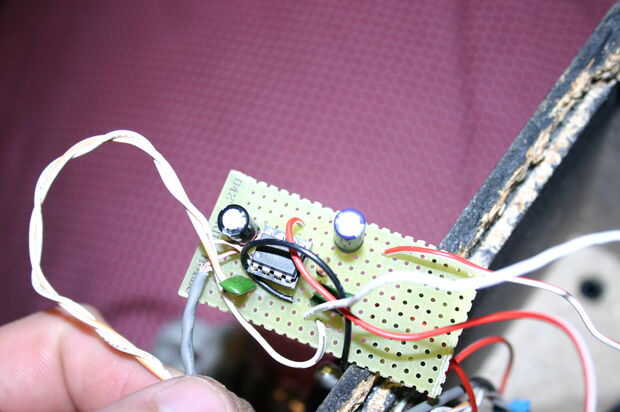

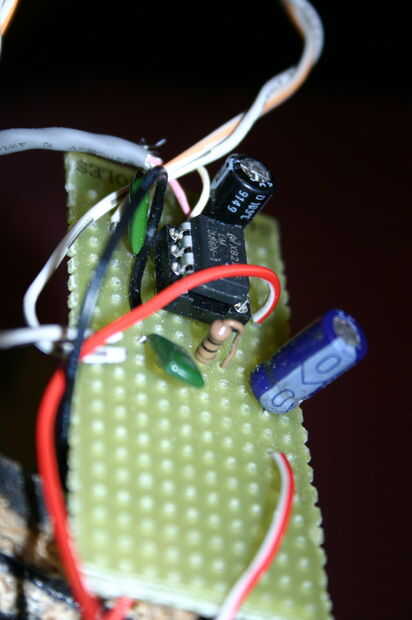

Colocar todo en el tablero y tratar de poner las piezas hacia fuera cómo los ves en el circuito de abajo. No sigo a su disposición; por cierto, pero fue por mal camino con mi gorra de 100uf poniendo en el otro lado de la Junta para mostrar un error muy común. Mal pasar, porque las conexiones son más de lo que deben ser que puede = retroalimentación o radio estaciones que viene a través de su señal.

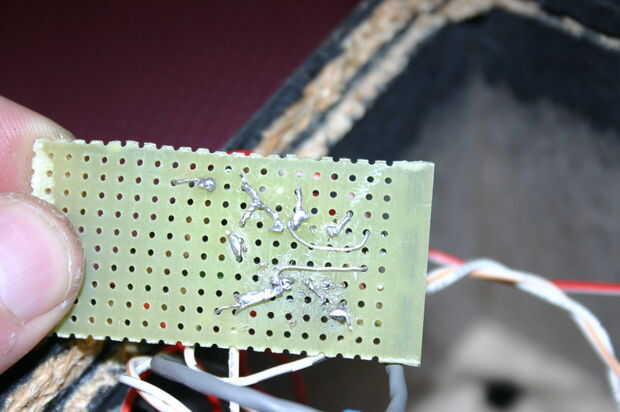

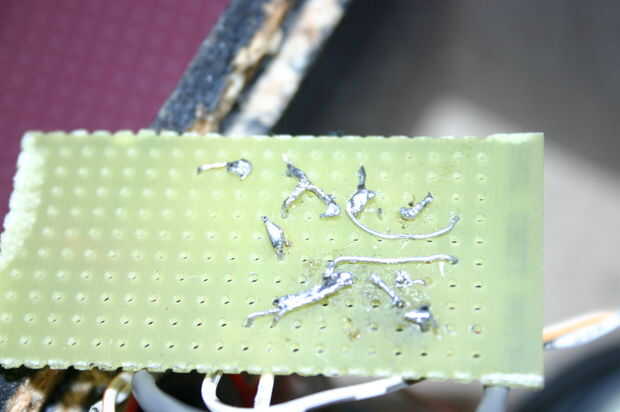

Macetas se numeran Pins 1, 2, 3 mirando con la cara de perilla para arriba, pin uno a la izquierda. Cuando soldar boca abajo es 3 2 1

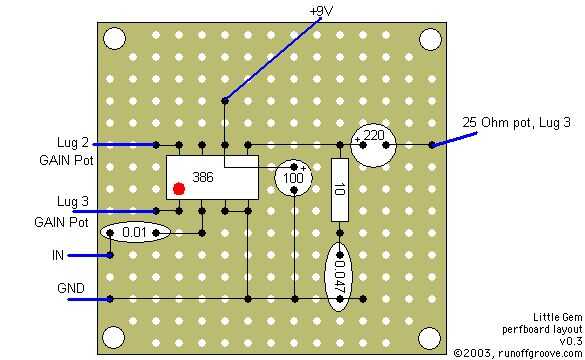

Su conector de alambre a la entrada de tierra a la tierra se muestra en la disposición del PWB. También cable hasta el positivo del altavoz al pote de 25 ohmios, terminal 2 y tierra a la PCB. El pote de ganancia está conectado como se muestra en el gráfico de diseño de PCB a continuación.
Cable tus pots, un encendido / apagado interruptor (sólo cable del clip de 9v en el interruptor luego cambiar a la PCB), el clip de 9V y su conector en la entrada y la tierra a conexión de masa de la toma en la Junta. También necesitará su altavoz a la placa, que sacó de la caja de tierra.
Taladre los agujeros para un jack mono, encendido / apagado y ganar / volumen ollas en su caja / surround altavoces.
Prueba de la cosa una vez que se monta fuera de la caja para asegurar que se tiene todo conectado correctamente. Si no escuchas nada, tu jack mono o el pote de volumen son buenos lugares para empezar a buscar un error.
