Paso 6: Play ON!
Estoy realmente feliz con mi último intento en el proyecto de 'baratísimo' amp portable. Esta uno realmente brilla. Tono de guitarra portátil barato, personalizado a las masas! Publicar clips, pero ya hay algunos en runoffgroove.com así que Echale un vistazo em. También tienen un circuito de rubí que sigue en la misma línea, pero agrega un filtro de FET.
Por supuesto si no te gusta la forma de la distorsión suena / rompe o lo que sea, puede siempre hacer algunos cambios en los valores de los condensadores, o instalar dos vías (en / de) con los dos condensadores conectados a él por lo que se puede cambiar entre dos condensadores de distorsión. Probablemente haré algo como eso más adelante, pero me gusta cómo suena.

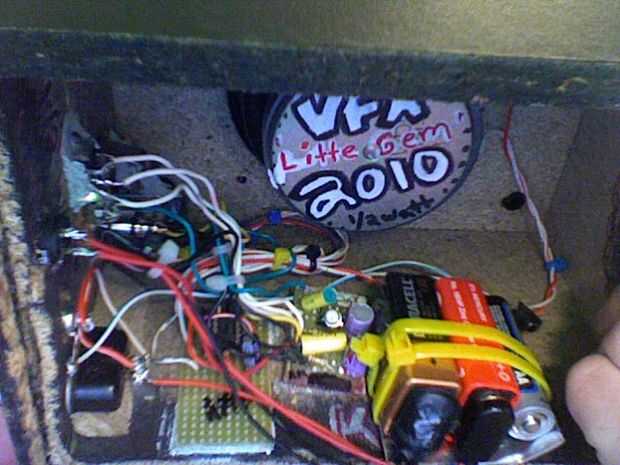

.. .y más, sólo me cuesta acerca de $10 en partes y un viejo altavoz sonido envolvente. Bono!
¿Algunos extras?

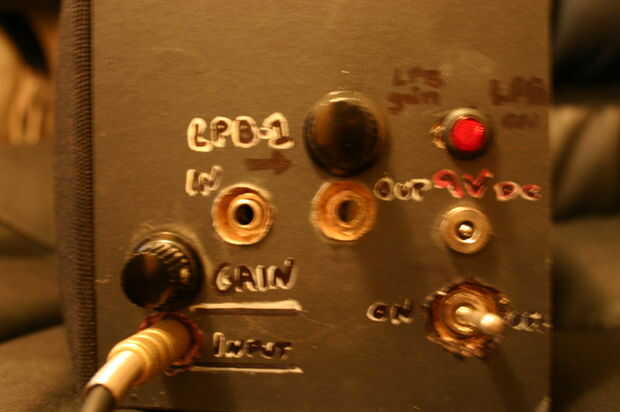

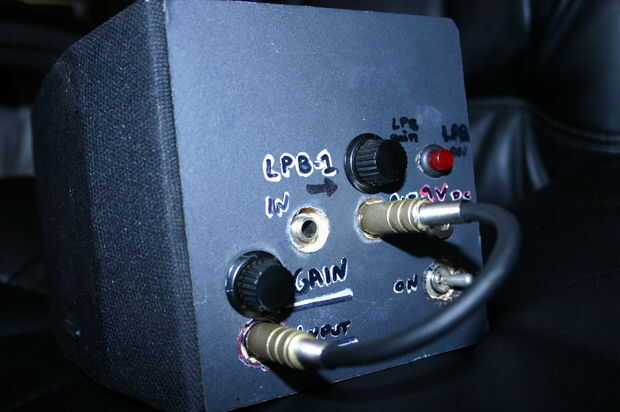

Así, construyo pedales personalizados por lo que he añadido mi propio sabor LPB-1 (amplificador de potencia lineal) del circuito de a mina de que también pueda usar enchufado (cualquier amp), y suena más a heavy moderno sobre la distorsión de medios ahora. Sencillamente, este diseño de circuito le da más de un aumento de volumen y distorsión, y es escalable según qué transistor usas.
Preste atención a los valores de H-F-E cuando se trata de sus transistores. Cuanto mayor sea el valor, más distorsión / ganancia del transistor.
El diseño de circuito de la LPB-1 se une, utilizo un transistor valora baja de hFe (en el rango 60-80hfe) para acoplar con la ganancia que ya está en el circuito del amplificador.

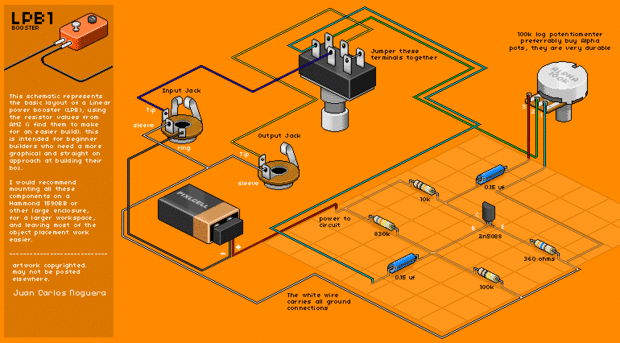

Usted puede encontrar un panorama más amplio de diseño del circuito de la LPB-1 aquí:
http://Smallbox.zeonhost.com/projects/lpb1/index.html
Actualización: 09 de octubre de 2010-

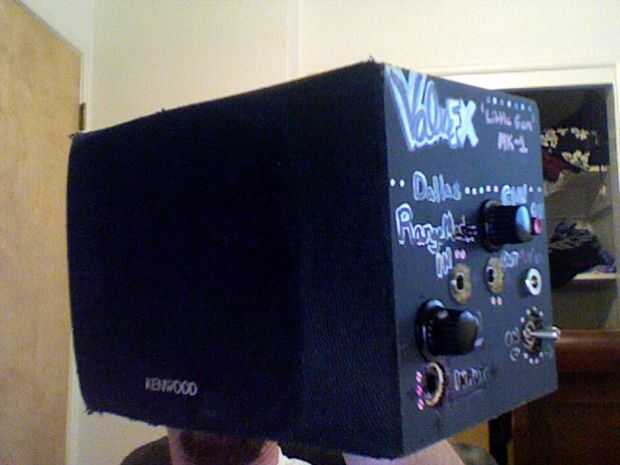

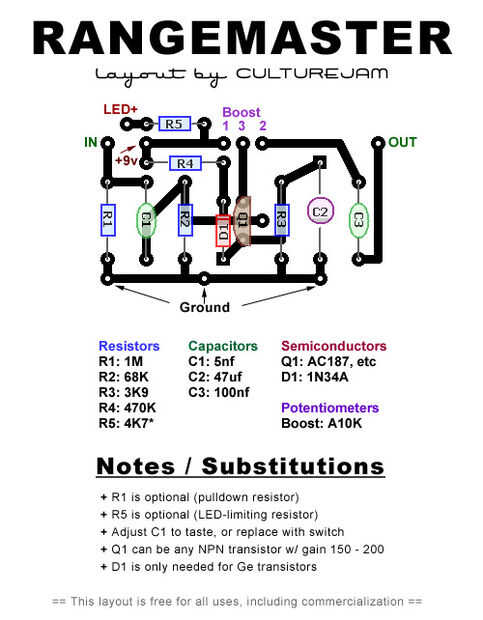

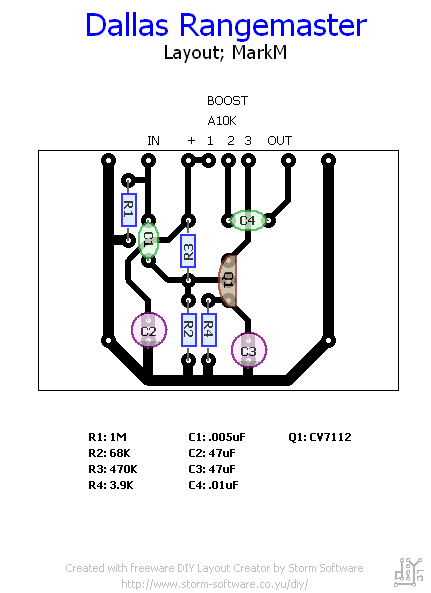

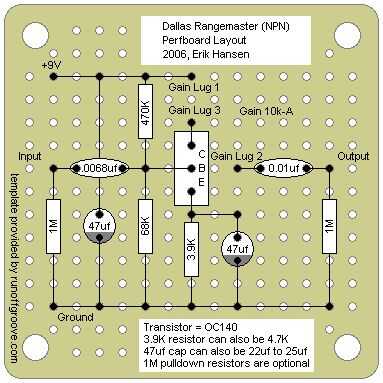

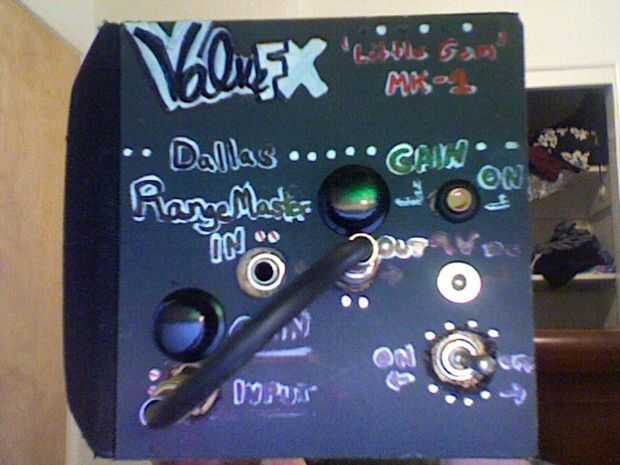

Decidió arrancar el LPB-1; y mi propia versión de la Dallas Rangemaster. Suena bastante bien porque es luz sobre distorsión / más de un refuerzo de agudos para el amplificador... Se pone más fuerte y crujiente cuando es casi max'ed. Se adjuntan algunos diseños de la Dallas Rangemaster. Por favor no me preguntes cómo hacer este trabajo; Si necesita refrescar algún pedal de guitarra básica técnica constructiva entonces sugiero empezar con el diseño de la LPB-1 también abajo.
