La Junta Directiva de muchas pelotas de ping pong (4 / 5 paso)

Paso 4: soldadura

Este es el bit estúpidamente largo, aburrido, suicidio. PERO, debido a que la Junta ya está programada, es un poco más fácil.

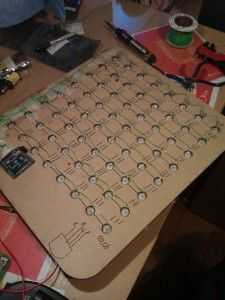

En la foto puede obtener una buena idea de lo que debe hacerse.

Primero coloque los LEDs en las bolas. Perfore un agujero en ellos primero :-)  Asegúrese de que están todas orientadas del mismo modo. Doble hacia abajo el ánodo común (generalmente el pin más largo). Luego doble el pasador exterior a cada lado a los lados respectivos. Será uno de los pines hacia arriba a la izquierda. Punto el pasador a su lado en el exterior ligeramente hacia la parte superior de la Junta, por lo que está apuntando al norte este y oeste, si del norte es la parte superior de la Junta.

Soldar primero las filas. Esta es la única parte en la foto. A unirse a ellos con alambre (puede ser pelada, sólo olvidé cuando hice este, pero si lo hace, necesitará cinta adhesiva.
En algún momento haré una "cómo soldar", pero por ahora sólo tiene que utilizar muy buen tutorial de este tipo
http://www.youtube.com/watch?v=BLfXXRfRIzY
No necesita molestarse torcerlo, sólo dóblelos juntos. Las articulaciones no tienen que ser perfecto, siempre y cuando se pegan.

Luego poner el cable en su respectivo agujero en la colorduino y pasar a la siguiente.

A continuación dar el colorduino algo de poder, de cualquier fuente de alimentación que desee (siempre que se 5V), como un arduino, fuente ATX, la verruga de la pared, Banco fuente .etc

Entonces puede empezar a hacer las columnas, funcionan de la misma manera, pero asegúrese de que poner el cable en el orificio de color. Usted debe comenzar a ver los LEDs encienden. Esto es motivación (que creeme que es necesario) y vamos a probar como que avanza. Por ello hemos programado un comienzo.

El último color que debe hacer es el perno que se pega hacia arriba, usted debe doblar hacia el próximo, pero ligeramente abajo así.

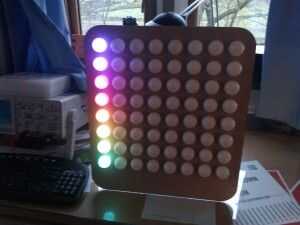

La segunda foto es después una columna entera.
