Paso 9: Conexión de los LEDs

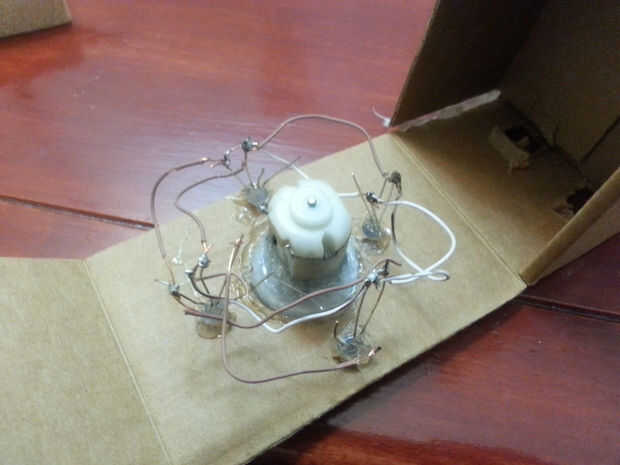

OK reconozco de antemano, lo conectado los LEDs no era la mejor manera. Primero, ellos están alambrados en paralelo por lo que no tenía sentido en mí asociar el cuarto LED a la primera de ellas en la primera foto de arriba. Supongo que solo lo hice para simetría pero teniendo en cuenta este trabajo lleva un tiempo, te recomiendo contra él. Realmente me di cuenta pude haber salvado mi 1/4 del esfuerzo mientras estaba escribiendo este instructable... bueno.
de todos modos, para cablear los LEDs en paralelo, empezar conectando entre sí todas las clavijas negativo del led. Para ello, todo que hizo fue cortar un pequeño trozo de alambre y engancharlo en la pata del LED. Después de esto, utilicé soldadura para permanecer en el lugar. Después de esto, alambré el perno rojo. Un truco para averiguar el pin rojo es simplemente cable la clavija solamente en el borde de la luz indicadora que está también al lado de la clavija negativa. De esa manera incluso si el LED se pega hacia atrás, usted puede encontrar el perno rojo. A continuación, conecte todos los azules, que son las otras patillas de borde y por último los verdes.
Es muy importante que usted compruebe que ninguno de los cables que no deberían estar tocando unos de otros. Para asegurarse de esto, acabo de añadir pegamento caliente en todos los puntos que soldado - otra mala manera aislar los cables pero como alguien con cero experiencia en eléctrica, creo que hice bien.
Luego soldó el un cable amarillo de arduino a la terminal negativa de un LED. Un cable rojo rojo LED pierna, verde verde, y azul para el azul.

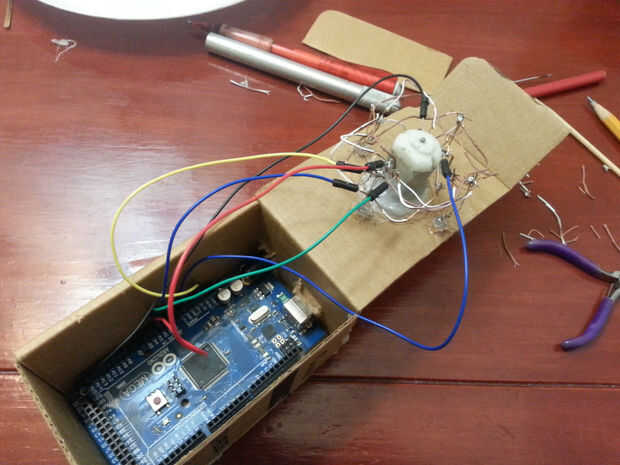

A continuación, conecte el cable amarillo a los 3.3 voltios en el arduino, el rojo uno al pin analógico 2, verde 3 y azul en 4. Si usted quiere probar las luces, puedes también hacerlo por conectar el arduino con un USB de tipo B y luego enganchar el color que desea probar con un conector de tierra.
También tienes que conectar dos cables al motor. No tiene que ser los cables de arduino como el que usé, pero sólo para ver si mi arduino puede apoyarlo con el pin de 5 voltios, que no tenía. No se preocupe, nosotros podemos arreglar eso en el siguiente paso.
