Paso 10: El circuito del motor
OK así que aquí fue donde me encontré con un problema importante. Arduino puede soportar el motor, o los LEDs, pero no ambos. Para solucionar esto, necesito hacer un circuito separado. Esto también permite mantener las luces encendidas, mantenga el tornado, o ambos.

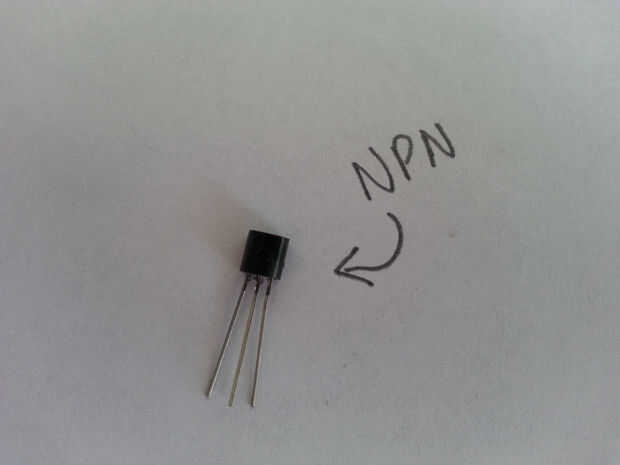

Si desea, podría utilizar un NPN o un PNP transistor para controlar el motor, pero no tengo experiencia con transistores. Además, estaba seguro de si el transistor pequeño tuve manejaría el voltaje que proporcionará al motor. Para estar seguro, alambré el motor directamente a la batería de 9 voltios con un interruptor.

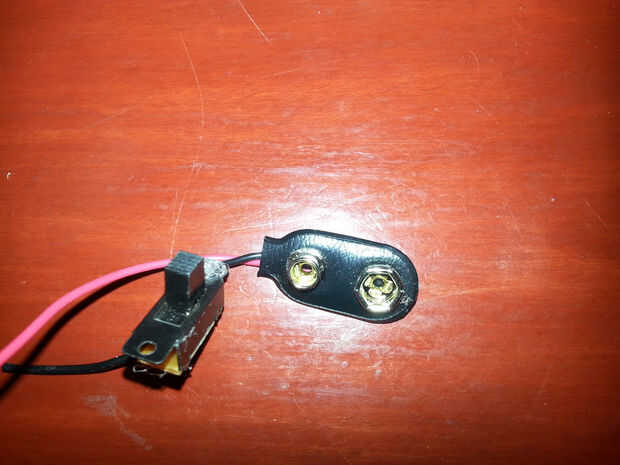

Para ello, fije en los cables de la pinza de la batería de 9 voltios para el interruptor. Entonces coloque uno de los cables del motor al otro lado del interruptor deslizable. Finalmente Coloque el último cable del motor y cable de clip la batería juntos.

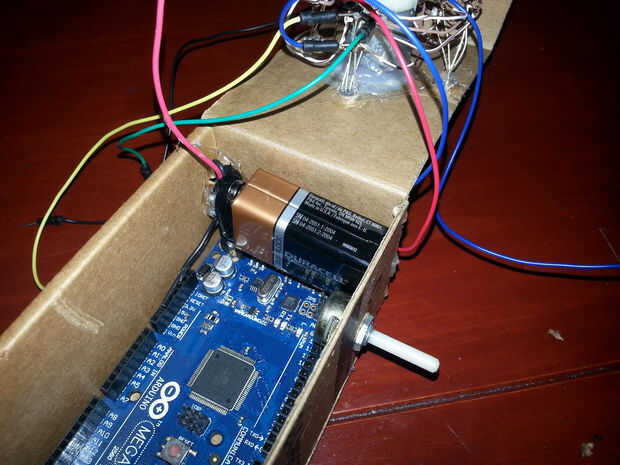

Como puede ver en la tercer foto, la batería y el interruptor encaja perfectamente sobre mi arduino.
Hablando de eso, hacer un agujero rectangular donde usted pondrá el interruptor y el pegamento caliente el interruptor en su lugar. Asegúrese de que el regulador aún puede mover una vez que han asegurado el interruptor en la base de la lámpara.
También, quería ser capaz de ajustar la velocidad de la tornado modo trataba de cableado en un potenciómetro. Realmente me no da suficiente precisión para controlar la velocidad del motor. Tal vez un regulador de voltaje podría funcionar pero no tengo ninguna. También de eso, el potenciómetro hace chispas aquí y allá que creó una pequeña cantidad de humo, por lo que se trataba de la ventana ya.
