La lámpara de cámara regulable Alva (4 / 6 paso)

Paso 4: Conecte los cables de

Por favor vuelve a leer mi nota antes de proceder.
Se trata de cómo alambré mina.

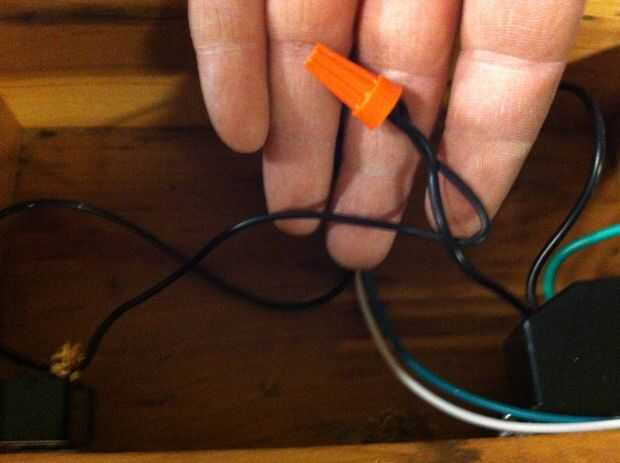

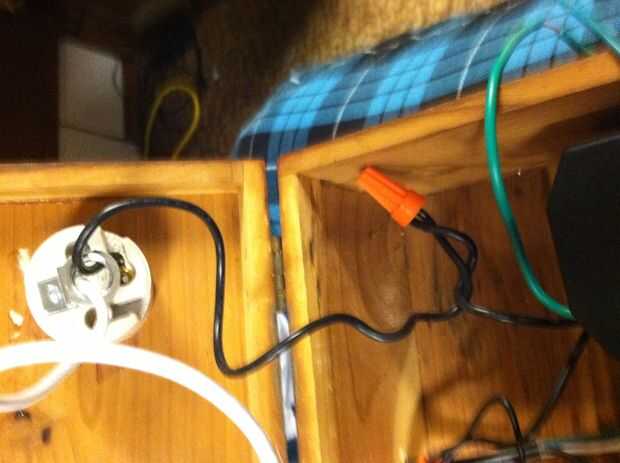

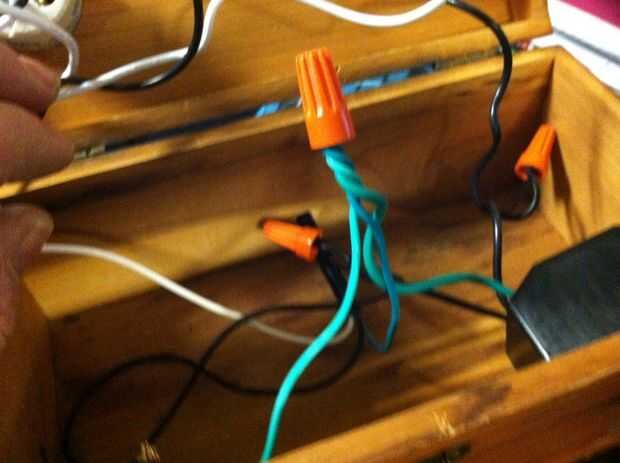

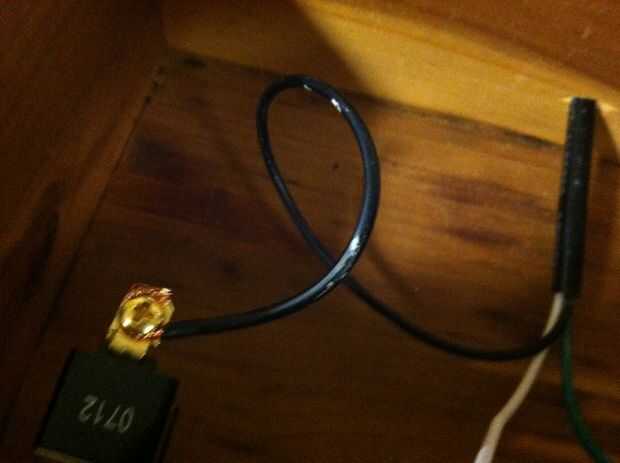

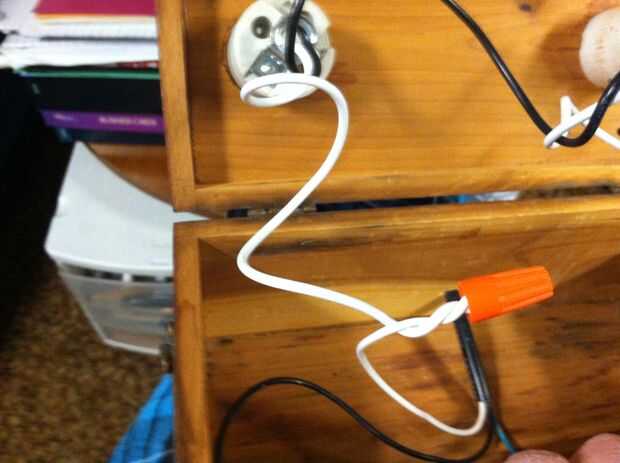

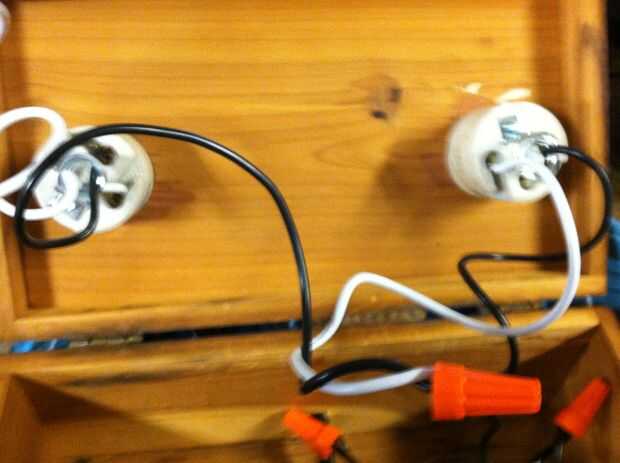

Os adjunto el hilo negro desde el cable de alimentación al terminal del interruptor de cambio caliente/línea/positivo.  Luego un cable negro desde el regulador, con la otra terminal del interruptor de palanca.  Tuve que usar un trozo de alambre como una extensión para alcanzar.  Ríe, usted puede también!  A continuación, el otros alambre negro en el atenuador al cable negro de la primera toma, luego el cable blanco en la toma al negro en la siguiente toma.  Ahora, conecte el cable blanco en la segunda toma al alambre blanco del cable de alimentación.   Si prestó atención, se dará cuenta de que hace un bucle. Por último, conectar los cables de tierra de la palanca, cable de alimentación y dimmer juntos.

*** ADVERTENCIA: cuando se conecta en este, los terminales del interruptor será directo y expuesto.    Si toca, va a ser malas noticias.   Fuertemente sugiero grabar o encogimiento envolviéndolos.
