Paso 1:
Esta lámpara fue un germen de una idea, después de hecho el Nixie Clock No.2 como tuve mucha tubería de cobre de 8mm sobra.
Doble la tubería de cobre es probablemente la parte más sencilla de la construcción.
Hacer una circular anterior al diámetro que desee la bobina para formar, utilicé la misma que había utilizado para las curvas de reloj. Flexión de la tubería sin que éste se derrumbe sobre sí misma realiza primer relleno con sal. Tarda mucho tocando a 3M de tubería llena con sal pero esto impide que éste se derrumbe sobre sí misma como usted las bobinas de la curva.
Deja una cola al iniciar la primera bobina que se necesitarán más adelante. Para obtener la espiral incluso dejo las bobinas Haz empujado hacia arriba de la anterior por la siguiente bobina en espiral hasta que tuve alrededor de 8 bobinas formadas. La parte más difícil es conseguir el retorno en la parte superior de la bobina que sostiene el portalámparas E27 para la lámpara de Edison. Hice una antigua circular más pequeño para esto obtener una curva agradable. Tómese su tiempo con esto como quieras una curva de 90 grados hacia arriba primero seguida de una curva de 180 grados en el centro de la bobina sin colapsar la tubería. Obtener la sal de la tubería golpeándolo y enjuague con agua ya que es corrosivo con el cobre. Permita que el tubo secar completamente o soplar con aire comprimido para quitar las gotitas de agua que quedan. Ajustar el espaciado de las bobinas de tu agrado y alinear todo hasta antes de la próxima etapa.
Hasta ahora, bien. Ahora viene la punta donde comienza la maldición la idea!

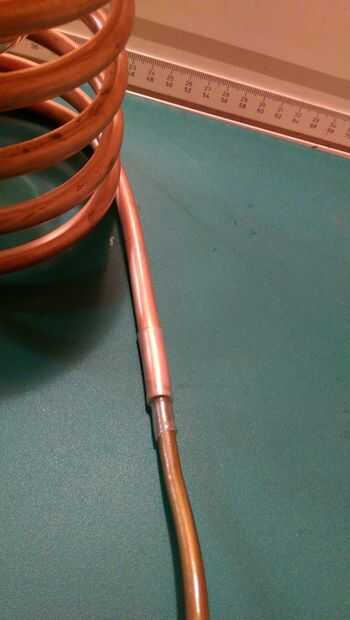

He utilizado 5M de flex de base color oro 0,5 mm 3 de las cuales cerca de 3M está contenido dentro de las bobinas. Cada intento de conseguir el flex impulsó acaba de terminar en fracaso hasta que me la pelaron la cubierta externa de 2M y con la ayuda de un cable que empujó a través de la vuelta superior y aceite vegetal, finalmente conseguirlo enrutados a través del tubo y de la curva de retorno.

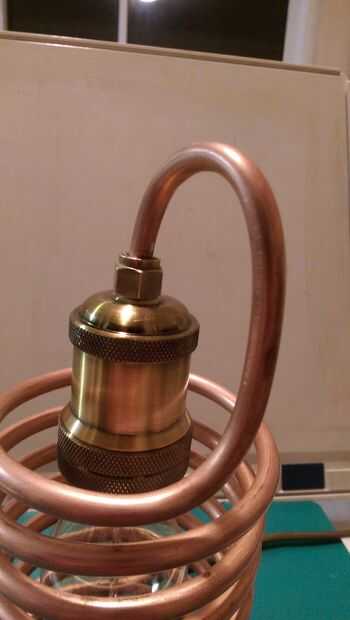

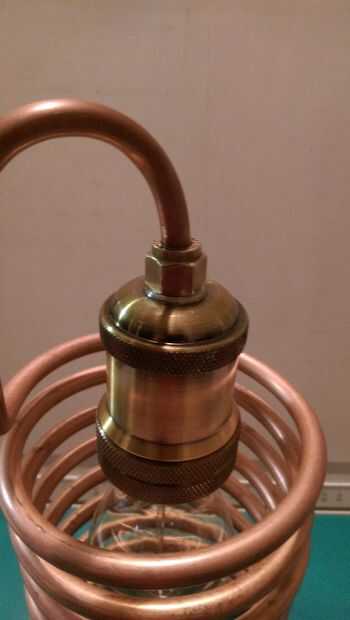

Usé la tuerca de compresión y la aceituna de una conexión recta de 8mm para fijar el soporte. Puse la distancia para la aceituna y utiliza la parte masculina de la conexión con abrazadera con tuerca por encima de él. Después de quitar la conexión tenía que reducir el diámetro exterior de la entrada del sostenedor de la lámpara y con la otra tuerca de acoplamiento había forzado un hilo en el aluminio. Su elección del sostenedor de la lámpara E7 determinará cómo lo arreglo para la tubería y cómo conectar el cableado a ella.
El que utilicé tenía una espiga roscada en él por lo que no pude conectar los cables y atornillar en. Tuve que pasar los alambres a través de la cubierta y conecte al sostenedor de la lámpara. Una vez hecho esto tuve que atornillar la carcasa en el sostenedor de la lámpara y luego conectarlo a la tubería con la tuerca de compresión con la oliva trabar todos juntos.

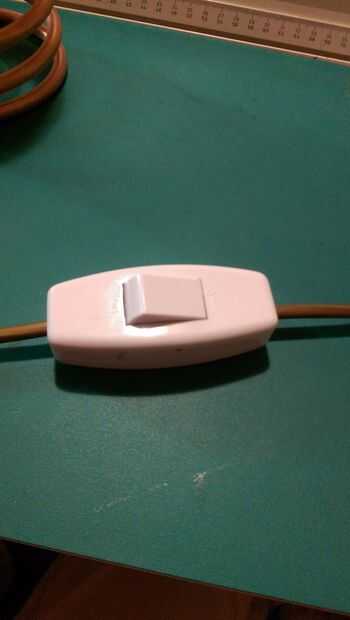

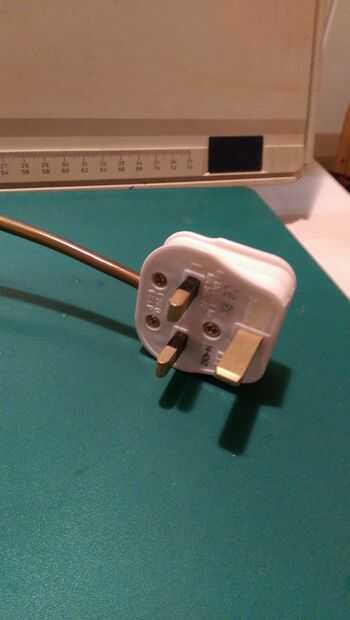

He bloqueado el flex a la cola de la lámpara con encogimiento de calor y entonces poner un interruptor de doble polo en línea en el cable cerca de la luz y un enchufe 13A con un fusible de 2A en el extremo de la flex. He probado la lámpara completa para la continuidad y aislamiento y todo estaba bien.

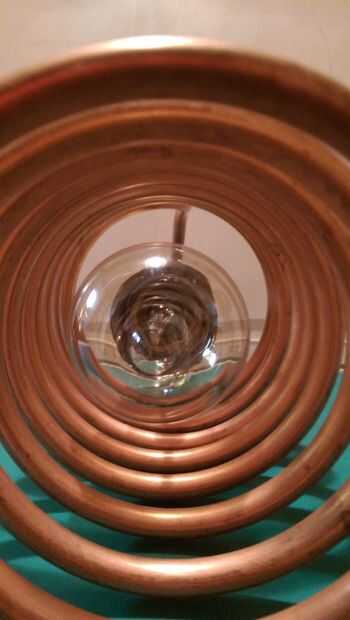

Tornillo en la lámpara de Edison, enchufe a un tomacorriente y el interruptor y luego se hizo la luz!
Como con todos los proyectos de electricidad se requiere un nivel de competencia y cualquier artículo debe probarse completamente antes de conectar a la red eléctrica.
Una palabra de ADVERTENCIA:-debido a la construcción de esta lámpara hay una tendencia para el sostenedor de la lámpara conseguir absolutamente caliente mientras la lámpara está por debajo de ella. Asegúrese que el cable utilizado calor clasificado y que la lámpara no es la izquierda durante períodos excesivos de tiempo o desatendida.
