Paso 2: Análisis de caja de resonancia
Antes de conectar su caja de resonancia, usted necesita saber sobre los pasadores.
Pernos UART
- TX es la serie de la placa.
- RX es la serie en el tablero.
- UG es el UART / pin selector de GPIO. Tiró alto modo del disparador de GPIO por defecto. Amarre a tierra y restablecer la Junta para el modo UART.
Pernos de gatillo
Hay 11 entradas que pueden usarse para reproducir audio. En este proyecto, utilizamos solamente 4 de ellos. Cada pin tiene una resistencia de pull-up.
Para probarlo, también necesita un paquete de baterías 3xAAA o una batería LiPoly. También se podría utilizar un Adafruit Audio FX sonido tablero + 2x2W Amp - gatillo WAV/OGG (que es más fácil de conectar).
En primer lugar, conecte la tarjeta de sonido en el ordenador. Se mostrará como una llave USB en tu ordenador automáticamente.
Luego copie los archivos en la nueva unidad de disco. Recuerde, todos los archivos deben ser nombrados "Txx". ("xx" es el número pin que cada uno de los archivos corresponde a. Por ejemplo, si desea utilizar pin #0, el archivo podría llamarse T00. WAV) expulsa el disco para asegurarse de que los datos fue escritos completamente.

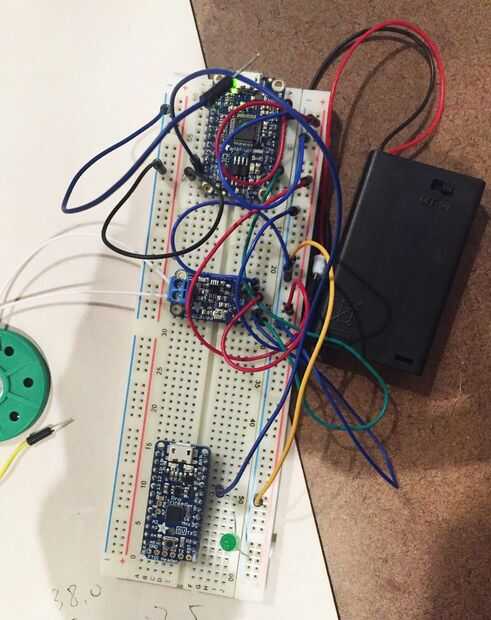

Ahora, el cable a la tarjeta de sonido como abajo.
Puede descargar el código de Adafruit _ biblioteca de sonido https://github.com/adafruit/Adafruit_Soundboard_l...
para el control de la tarjeta de sonido.
