Paso 3: Cableado su raya del LED y conectar al Arduino
Al final de la raya, hay 4 puntos de metal.
- 12V - Arduino Vin (esto alimenta el Arduino a través de su regulador de 5v a bordo)
- GND - GND de Arduino
- DIN - pin Arduino controlar datos
- CIN - pin Arduino control reloj

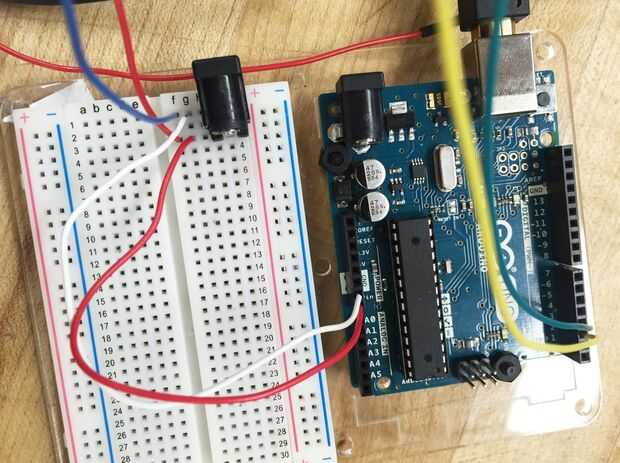

Para probarlo, puede conectar el cable amarillo (serie datos) al pin 2 de Arduino y el cable verde (reloj serial) al pin 3. El software puede configurarse para usar otros pines, pero recomendamos usar este arreglo de empezar, así que todo es probado en una configuración conocida. El cable azul (tierra) debe conectarse a cualquiera de los pines de Arduino GND.
Vaya a https://github.com/adafruit/LPD6803-RGB-Pixels para descargar el código para probar el LED.
