Paso 2: El módulo de LED
Perforado y golpeado ligeramente los disipadores de calor para permitir que los tornillos 4-40 que se utilizará para sostener la placa del emisor. Mina compré en Home Depot hace mucho tiempo. Última vez que revisé, Lowes y Home Depot sólo llevan el tamaño siguiente para arriba de un 6-32, que es demasiado grande. Usted puede conseguir uno en línea de Amazon aquí:
http://www.Amazon.com/du-bro-361-4-40-TAP-Drill/DP/B0006O4GYQ

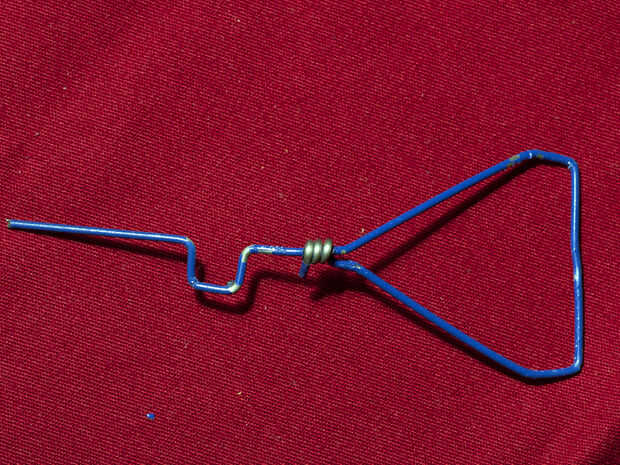

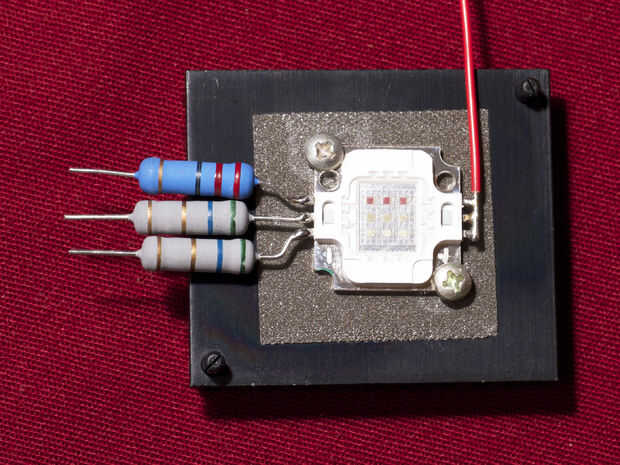

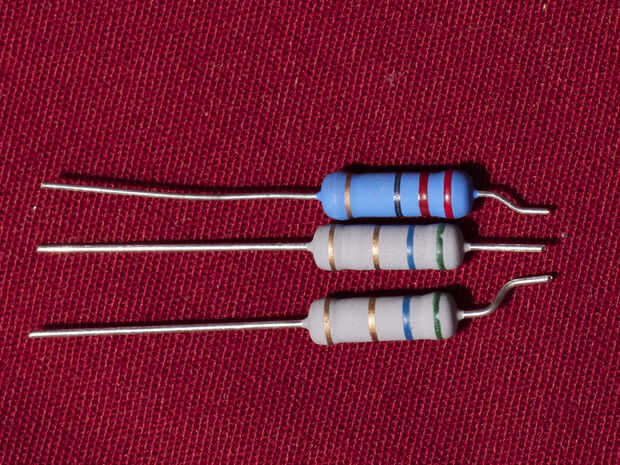

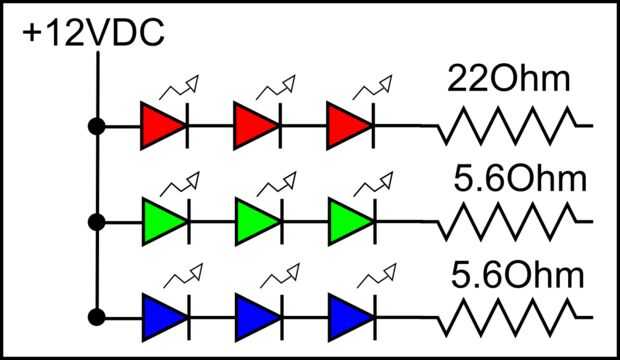

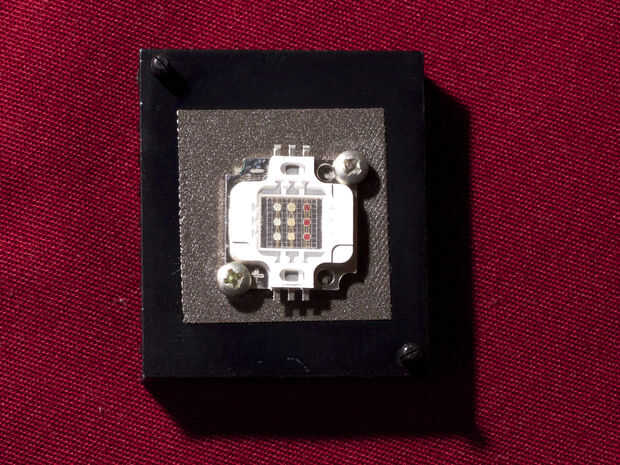

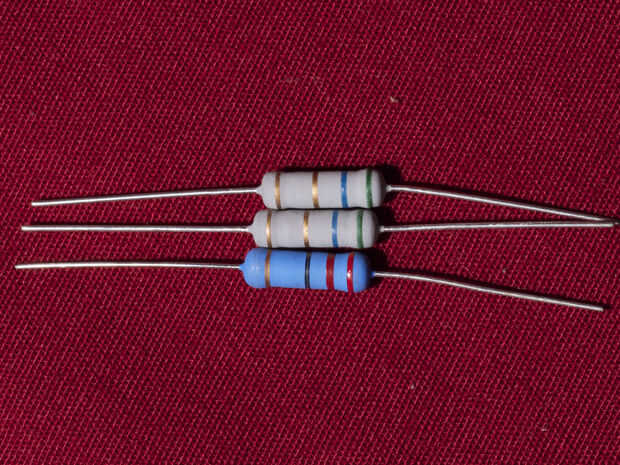

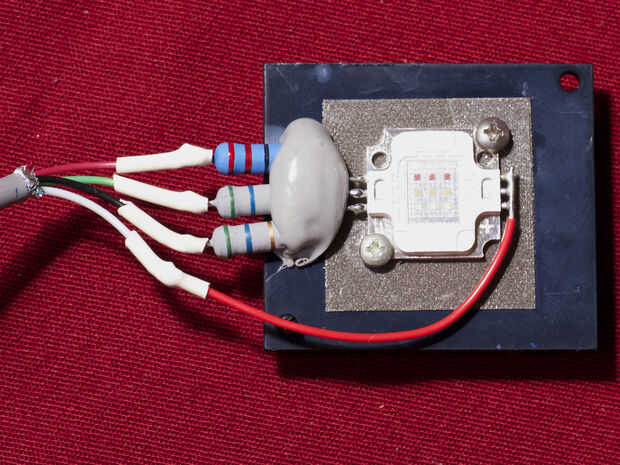

Ayuda un pequeño taladro pero se puede taladrar con un taladro de mano si mantiene el disipador de calor en una prensa. Usar aceite cuando golpear ligeramente o se romperá el grifo (verificado este uno, que es cómo sé Amazon lleva...) Una vez que los agujeros son perforados y roscados Limpie cualquier residuo de aceite y montar los emisores con tornillos 4-40. Ahora a montar las resistencias y conectar cosas. Consulte el esquema de cómo el emisor obtiene con cable. El controlador que estamos utilizando está diseñado para un ánodo común (+). Esto significa que los LEDs se conectan a los + 12 VCC y el controlador conecta a tierra utilizando un Mosfet interno. Usé un corto trozo de alambre para la soldadura de todos los conductores (+) entonces directamente soldar las resistencias de los conductores (-) del emisor. Las resistencias son físicamente grandes directamente conectar sin formar las puntas de ajuste hacia adentro para las dos resistencias externas. En este caso el rojo y el LED azul. I utilizar a alicates de nariz de aguja y formó una pequeña Z al final de 22 ohmios y una de las resistencias de Ohm 5,6. Ver las fotos para más detalles. Para mi prototipo dejé las resistencias colgando y cableado hasta el controlador. Pronto encontré que no era una buena idea como rompieron bastante fácilmente. Así que compré algunos epoxy 5 minutos y utiliza una gota para contener las resistencias en lugar. El epoxi es nominal hasta 150C por lo que no había un problema. El epoxi curado, había soldado 15 pies de cable de cuatro conductores en las resistencias y el (+) llevar usando pequeños trozos de tubería encogible para aislar las conexiones. Había terminado el otro extremo del cable a los pines 1-4 de un conector DB-9 macho para poder configurar y romper los faroles después de la fiesta. Para sostener el conjunto de LED en la posición correcta doblado algún alambre de una percha en un triángulo con cerca de 4 pulgadas de cable que viene de la parte superior. Dobló una muesca en que para sostener el cable del LED y me permite usar un par de bridas para mantener todo en su lugar. Ahora en el controlador.
