Paso 3: Modding el controlador

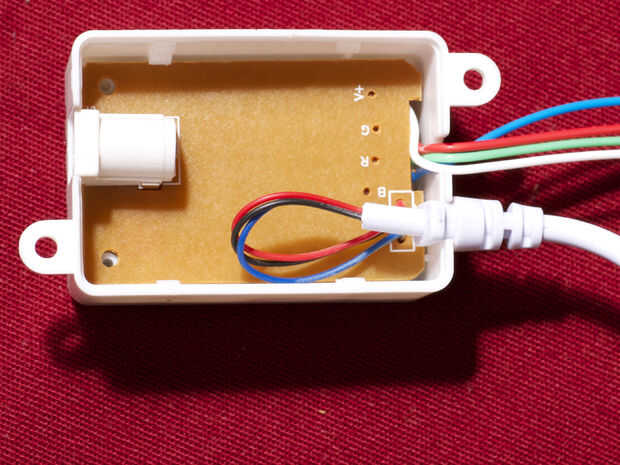

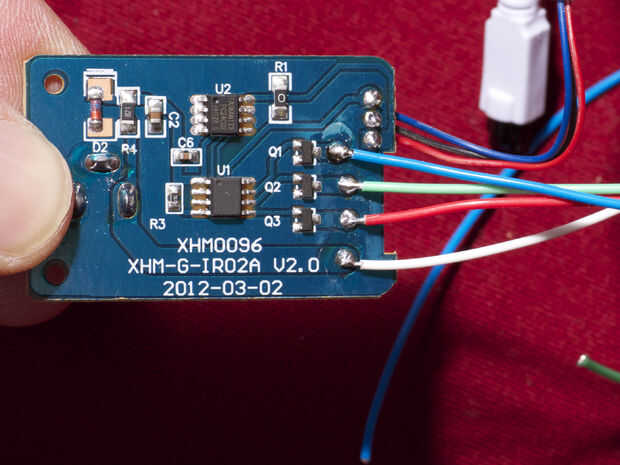

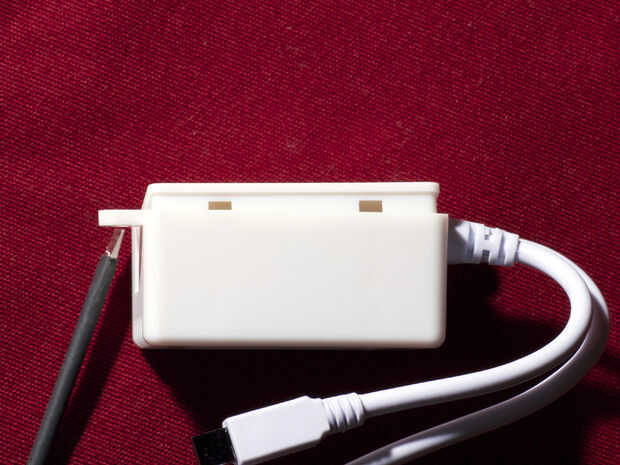

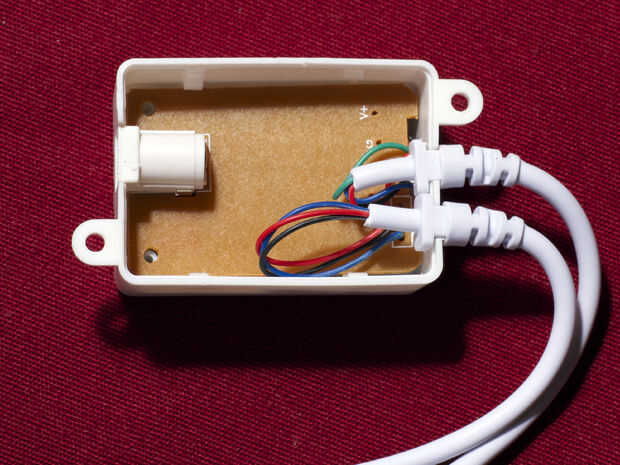

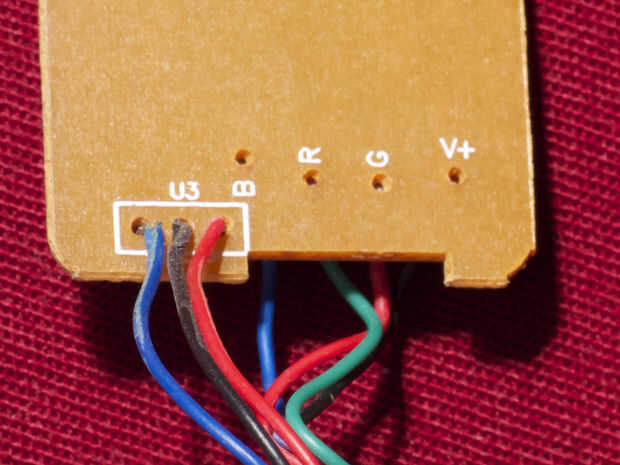

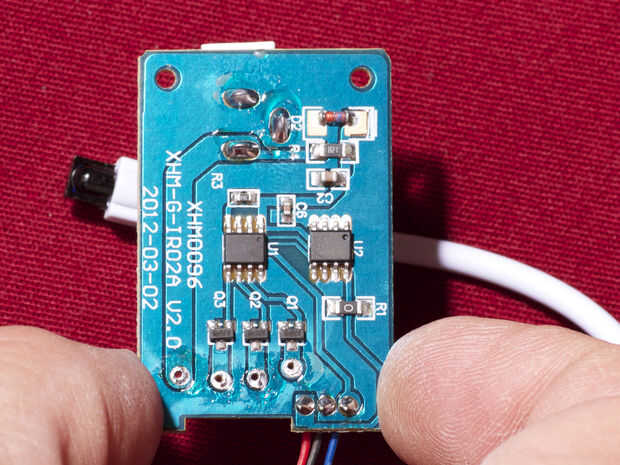

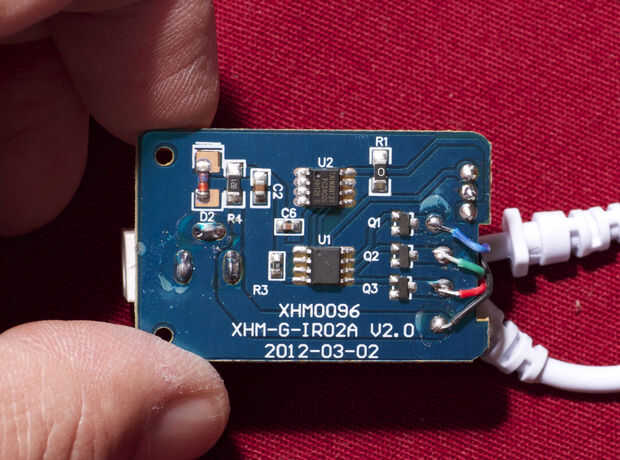

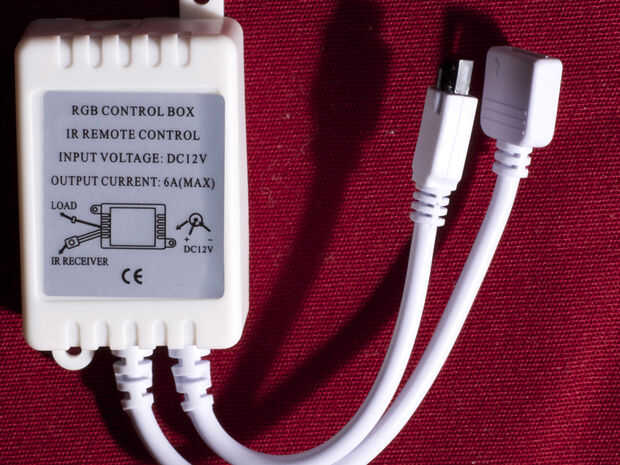

Utilice un destornillador pequeño para la caja abierta. Pop con cuidado la placa de circuito fuera del recinto. Se llevó a cabo en por topes de plástico pequeño que se pueden empujar más hacia un lado. Hay dos cables saliendo de él. Uno para el sensor de infrarrojos y la otra para las conexiones del LED. Es la que vamos a quitar y sustituir con el alambre conduce. Retire la placa de circuito y dale la vuelta. Verás un cable rojo, verde, azul y negro. El negro es el cable común (+) y los otros son los colores de los LED. Usé algunos mecha de soldadura para limpiar los agujeros de la PCB. Por desgracia he encontrado que los agujeros son demasiado pequeños para poner un cable 22 calibre en así que había soldado mis cables directamente a los rastros de PCB donde los otros fueron. Curiosamente me di cuenta de dos cosas, primero los cables originales no fueron soldados a través de los orificios bien y, al otro lado de la Junta está etiquetado como "R" "G", "B" pero el rojo y el verde eran diferentes de los colores de los cables originalmente conectados. Una de las grandes quejas acerca de estos controladores baratos es que a veces se intercambian los colores. Una vez han soldado en tus leads o un pedazo largo de cable de 4 conductores, es hora de cerrar el caso, copia de seguridad. Cuidadosamente vuelva a colocar el PCB en el caso garantizando los cables de LED no enganchados. Cuando se asiente el PCB, pueden aparecer la cubierta nuevamente en su lugar.
Para mi las linternas tenía dos linternas por controlador así entonces tomé mis cables y empalmar en dos conectores DB-9. He utilizado pernos femeninos en el hombre en el LED y controlador
