Estoy un poco de un fanático de condensador estupendo, y he hecho decenas de circuitos que emplean. Este circuito es un prototipo que estoy convirtiendo en un kit DIY. Es relativamente sencillo y es bastante maldito eficiente. También hay mucho espacio para el arreglo para requisitos particulares! Cuando llego mi encargo PCB realizado, a ser lanzar este dispositivo en una vieja caja de luz flash. Por el momento, voy hablar sobre el circuito como es.
Esta es mi entrada para el concurso de Feria de ciencia MAD , así como el concurso Que su resplandor , así que si te gustó este instructable, quisiera sinceramente aprecia su voto o a = calificación) he hecho mi mejor ser cuidadoso como posible!

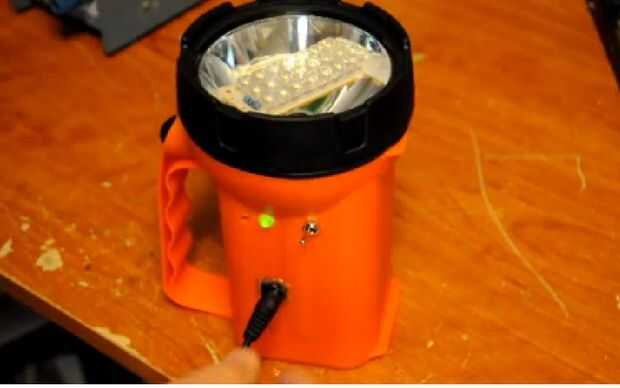

AQUÍ ES EL PRODUCTO FINAL:
Lo que hace el circuito:

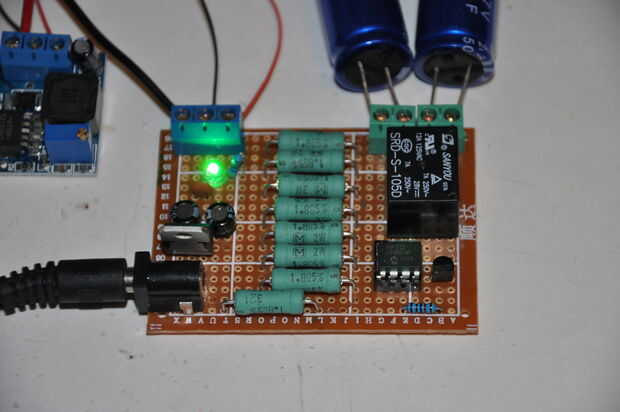

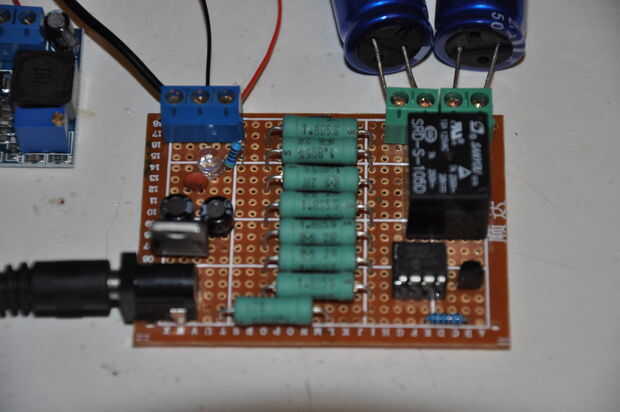

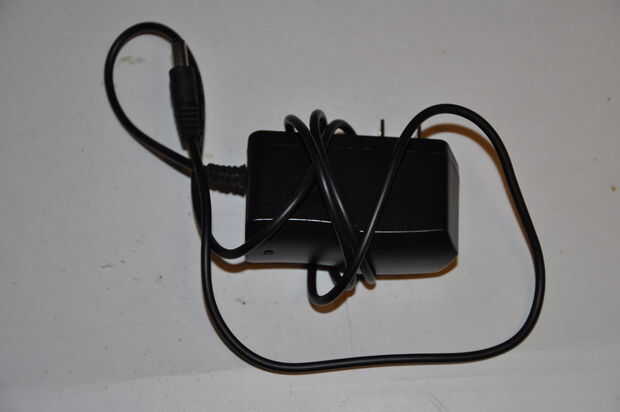

Lamentablemente, sólo pueden cargar condensadores estupendos para bajar tensiones; normalmente alrededor de 2, 5V o 2.7v como estándar. Si pones algunos super condensadores en serie, puede cargar a voltajes más altos, pero se pierde una enorme cantidad de capacitancia. Cuando usted conecte este dispositivo en un transformador de pared ((este dispositivo diseñado alrededor de un transformador de 9v), el microprocesador a bordo se activa un relé que conecta el poder con el Banco de capacitores. Los condensadores de serie super entonces cargar a 5.2v a través de los contactos del relé. Los condensadores un intercambiar para utilizar valores mayores o menores, dependiendo de cuánto desea gastar. El voltaje en el Banco de capacitores constantemente está siendo muestreado por un ADC (convertidor analógico a Digital) que está integrado en el microprocesador. Cuando el voltaje excede un valor de aproximadamente 5.2v, un viajes de bandera en el software y el MCU se apaga el relé de carga, momento en el que el indicador LED verde comenzará y siguen parpadeando como un indicador para mostrar al usuario que las tapas estén cargadas. Puede dejar este dispositivo enchufado para como quieres, y las tapas será muy sana y salvo.

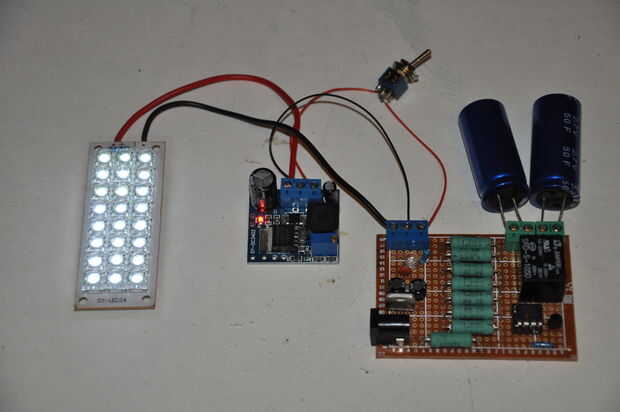

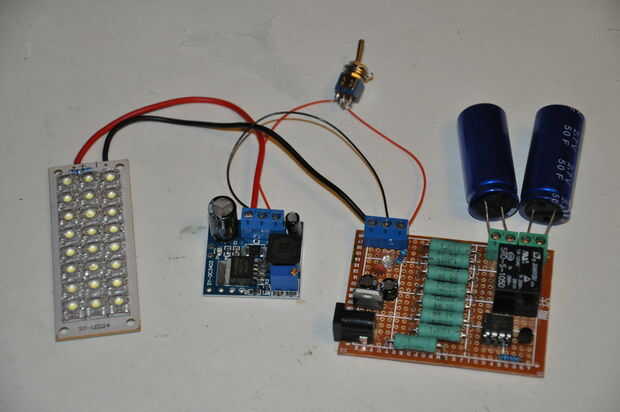

Cuando las tapas están cargadas, el usuario puede voltear un interruptor que conecta la energía de los condensadores en un amplificador de voltaje DC-DC. El refuerzo de tensión toma el 5.2v desde el Banco de capacitores y aumenta a un 8v calibrado. La tensión de salida del aumentador de presión puede aumentar en cualquier lugar de 3, 4V a 34v y fácilmente es calibrada por una resistencia variable de 10-vuelta a bordo.

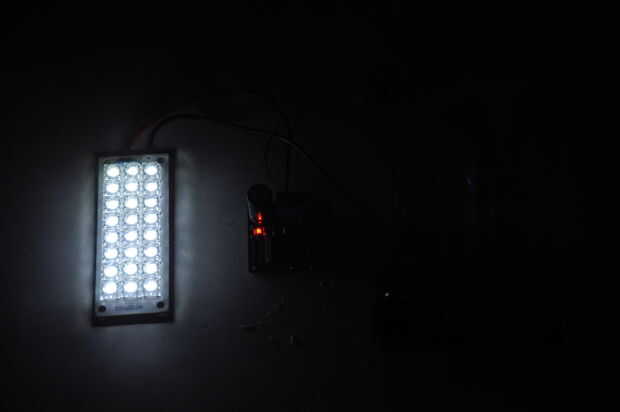

Ya he calibrado el aumentador de presión para la salida de 8v, tan pronto como le da la vuelta el interruptor de la salida del amplificador proporcionará un constante 8v al Banco de LED que actúa para emitir luz. El Banco de LED es de 12v pero funciona muy bien en el 8v y consume mucho menos corriente. Sin embargo, el Banco de LED es mucho más brillante a 12v. El aumentador de presión continuará la fuente de energía para el Banco de LED hasta vaciar los condensadores hasta 3, 4V, momento en el que se cierra el circuito. En este punto, si se lo puede introducir otra vez, para cargar hasta 5.2v.

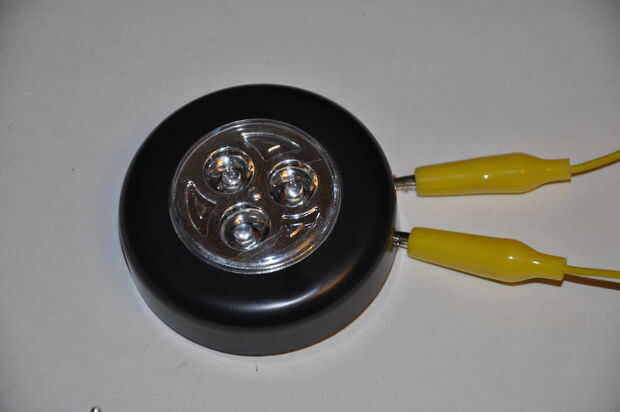

Cuando el refuerzo se templa a la salida de 12v, el circuito consume bastante un poco más actual, pero la salida de luz es mucho mayor. Si vas a considerar el brillo máximo, vas a querer utilizar tapas 2 x 400f 2.7v en paralelo uno con el otro. También tomé la libertad de conectar un $1 LED flash cabezal que adquirí desde el almacén del dólar directamente a los condensadores en comparación con el aumentador de presión, y dura mucho más. Ver el video.
EL TRANSFORMADOR DE PARED PUEDE SUSTITUIRSE CON UN PANEL SOLAR! VER EL SIGUIENTE PASO!
