Paso 5: El circuito
Solía LED Calc ayudan a calcular la resistencia que necesitaba pero tuve que tener cuidado de los parámetros utiliza.
Las baterías son NiMh 1.2V cada cual debe ser igual a 3.6V pero el voltaje de las baterías que se recargan nuevamente son superiores a 1.2V por batería. El valor del pack de batería total puede ser tanto como 4.1V para 3 celdas NimH AAA. Este circuito no es voltaje regulado así el voltaje de la batería y por lo tanto actual inicio alta y disminuye con el tiempo.
Para proteger los LEDs de la quema que desea limitar la corriente a 20mA cada uno y deben calcular suponiendo el caso más alto de tensión el valor de su resistencia.
Primero asegúrese de que elegir "LEDs paralelo" en la opción de la página.
Luego ajuste el parámetro de la fuente de alimentación a 4.1V no 3.6V.
La caída de voltaje del LED varía, pero puede usar 3, 3V como un aproximado.
La corriente debe ser 20 mA por LED. (* puede ejecutar algunos LED con más pero esto es un comienzo seguro)
Su resultado debe ser de 15 ohmios.
** Si va a utilizar sólo 4 LEDs cambia su cantidad de LED por consiguiente en el cálculo.
Descargo de responsabilidad:

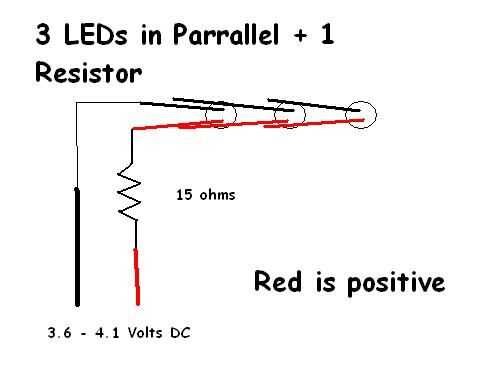

Este circuito fue elegido ya que utiliza el menor número de componentes (una resistencia) y es fácil de construir. Nuestro cálculo asume que cada LED tiene la misma tensión pero en realidad puede variar por tanto como 0.4 v. Un circuito en paralelo mejor sería que cada LED tiene su propio resistor basado en esa tensión directa del LED. Pero para los propósitos de este proyecto de bajo costo y fácil un diseño de resistencia solo es adecuado.
Si tienes un multímetro puede aprovechar la oportunidad para poner a prueba la corriente a través de todo el sistema.

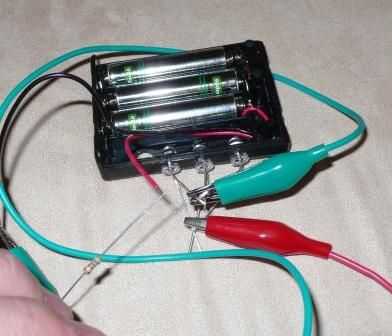

Me pareció más fácil sólo tiene que insertar los LEDs hacia atrás por ahora como se muestra a continuación. Olvide utilizar su resistencia entre el cable positivo y los terminales positivos (pata más larga) de los LEDs. Asegœrese de que las patas de los LED están conectadas a los adecuada positivos y negativos cables se envíe demasiado corriente a los LEDs encendidos y reducir su vida o soplar hacia fuera. Solía pinzas mantener los LEDs conectados y toque la resistencia el cable rojo mientras sus conectados a las patas positivas de LED.
También asegúrese de que las baterías están completamente cargadas para que pueda medir la corriente máxima posible. Dividir la corriente total medida por tres y es un aproximadamente cuanta corriente pasa a través de cada LED.
