Paso 4: Detección de movimiento (o activación de otros)
Hay una gran variedad de detectores de movimiento PIR (infrarrojo pasivo), así que necesitarás ver la hoja de datos en el sensor en particular. Ninguno son muy difícil de entender.

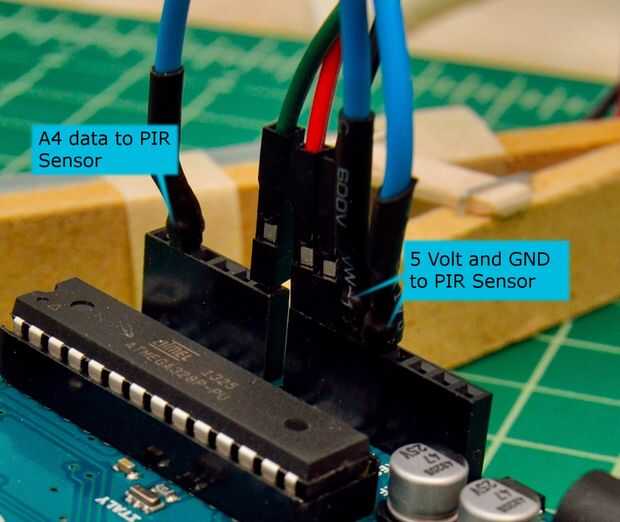

Hay un pin de Vcc y Gnd que conectar a Vcc y Gnd de Arduino, 5 voltios.
Hay una conexión de "datos" que indica si se ha detectado movimiento. Esto se puede conectar a una entrada digital o analógica de la Arduino. En este caso he utilizado el A4.

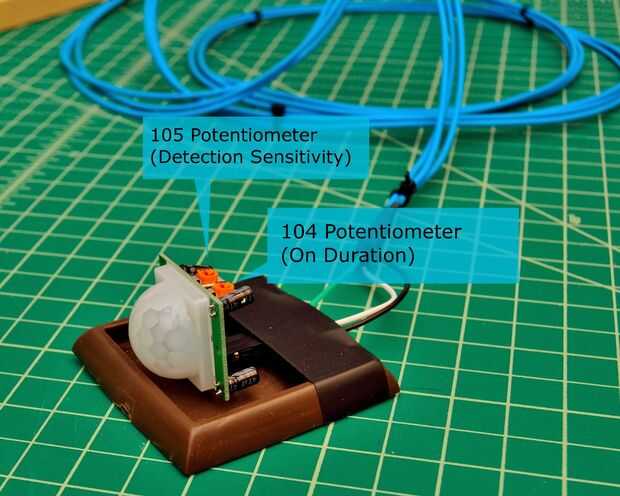

Muchos sensores PIR tienen potenciómetros para ajustar el rango de detección, sensibilidad y duración de una señal de alto cuando se detecta movimiento. En el caso de mi sensor PIR es un potenciómetro con 104 que ajusta el período de tiempo. La configuración de máximo tiene el valor de 20 segundos cuando se detecta movimiento, el valor de ON min ajuste de un segundo. El 105 potenciómetro ajusta la sensibilidad.

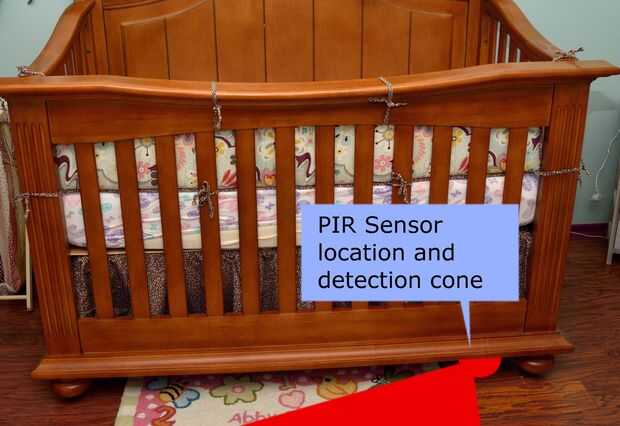

También querrá estar seguro hacer cableado lo suficiente para poner el sensor donde quieras. En mi caso el sensor va debajo de la cama, de modo que cualquier movimiento en la cama sí no activar las luces, sólo actividad fuera de la voluntad de la cama.
Opciones diferentes de detección de movimiento pueden ser:
- Sensor - ligero cuando el Arduino detecta una transición de luz a oscuridad que inicia en la franja de LED
- Pulsador-
- Conectado a Arduino para desencadenar la tira de LED. La ventaja es que uno puede hacer un seguimiento de la cantidad de pulsar un botón para controlar la duración de que la tira del LED se enciende.
- Contador de tiempo digital de salida - ver la sección de materiales para hardware ejemplo. En este caso el Arduino se arranque inmediatamente para ejecutar la tira del LED, y cuando el temporizador de salida expire el Arduino y LEDs perdería poder
