La luz de Wake-Up de 600W con registrador de temperatura (5 / 9 paso)

Paso 5: Montar los módulos de potencia y la caja de

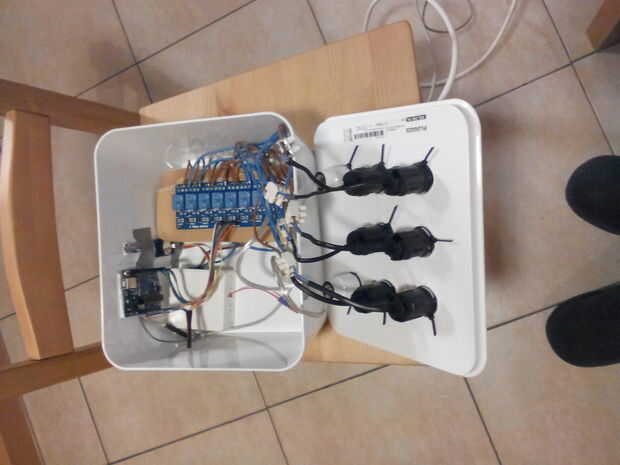

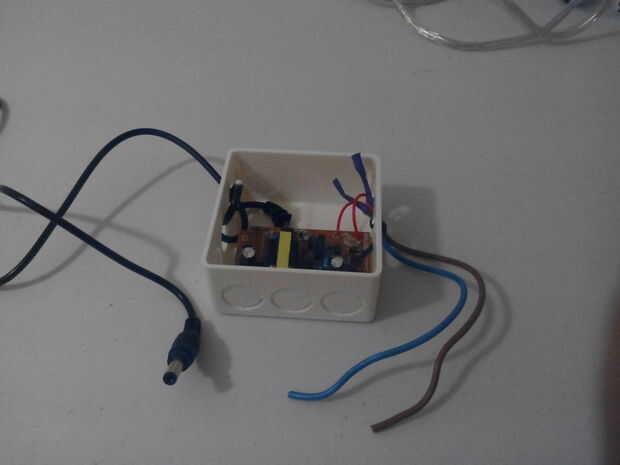

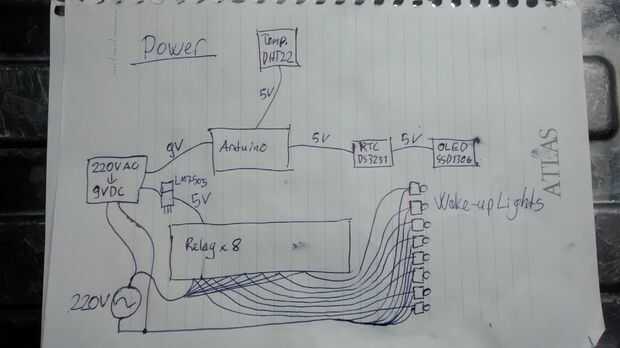

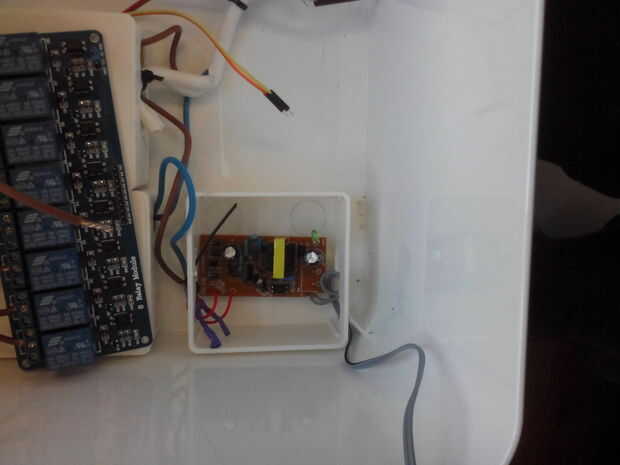

Desmontar el adaptador 9V y ubicarlo en algún lugar en su caja. Como veis, he puesto en un cuadro eléctrico de pared. Luego conecte las luces, entradas de potencia y el sensor de temperatura. Recuerde utilizar un LM7805 para llevar energía a la placa de relé desde el adaptador de 9V.

1micF condensadores de by-pass a las entradas de alimentación de Arduino y OLED pantalla de soldadura. Los relés pueden crear sobrecargas en el poder y esto puede afectar a la electrónica.

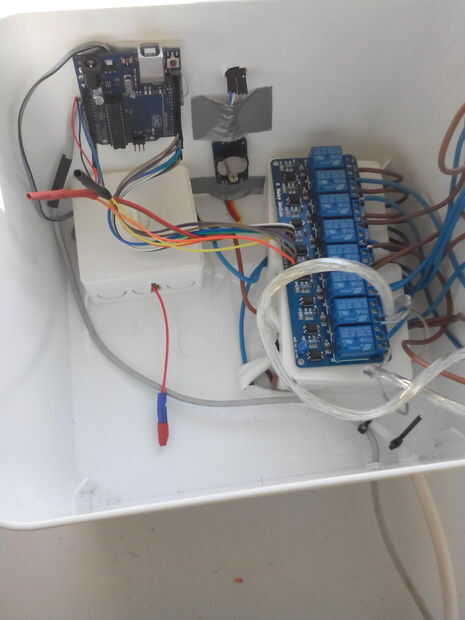

Todas las conexiones a las luces y los relés son CA. ¡¡Ten cuidado!! USO CAJAS DE PARED SEPARADO Y ORDENADO POR SUS CONEXIONES DE ALIMENTACIÓN DE CA!!
