Paso 2: Hacer la bobina

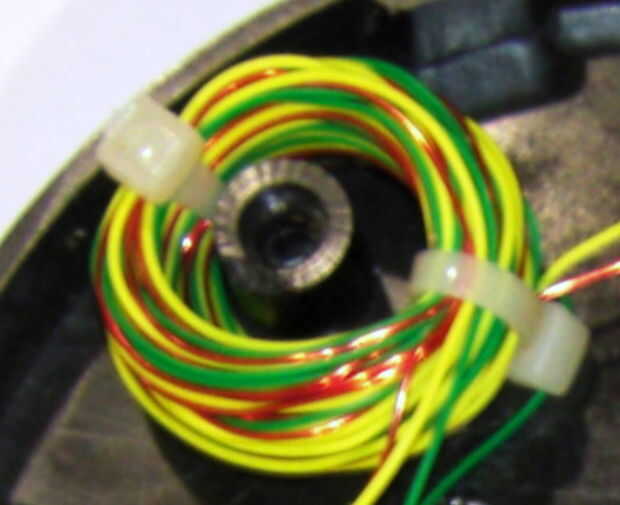

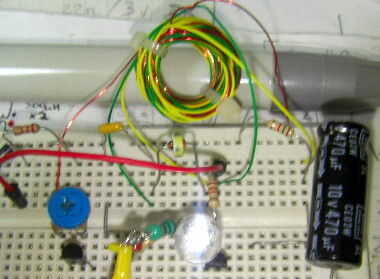

Un vistazo más de cerca la construcción muestra los 3 cables. El verde es un wirewrap #32, utilizado para la secundaria; el amarillo es #26 para el Q1 y el alambre de esmalte (imán) es un #24, utilizado para la Q2, que lleva más de la corriente. Tenga en cuenta también los lazos de plástico utilizados para sujetar los cables firmemente.
Asegúrese de que se identifican el comienzo y los extremos de cada alambre: y etiquetarlos P1a, P1b (amarillo); P2A y P2b (cobre), S1a, S1b (verde). Te ayudan a ver donde debería ir más adelante.
Para el técnico de mentalidad, esto hace un 1: transformador de núcleo de aire de 1:1 medición sobre 20uH por la pierna.
