La máquina de movimiento perpetuo: La versión de la vida real de cascada de M.C.Escher (10 / 21 paso)

Paso 10: 5.4 superficie inferior de las corrientes de agua

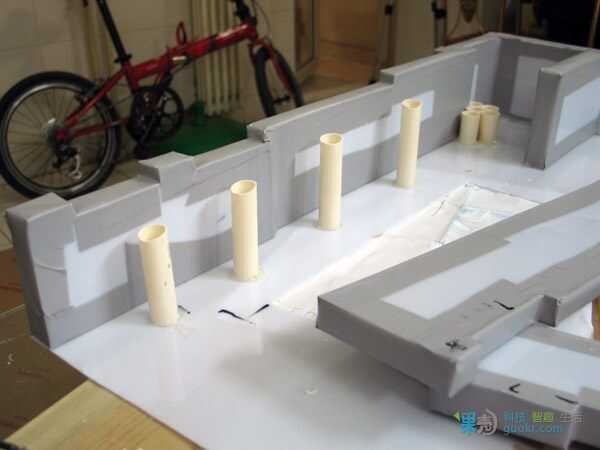

Tubos de PVC el corte a alturas convenientes y pegados en la placa base. Fueron utilizados para apoyar la superficie inferior de la corriente de agua. Puesto que el agua trate de encontrar su propio nivel, la altura de los tubos debe bajar gradualmente y asegúrese de que ellos fueron inclinados en la misma dirección.

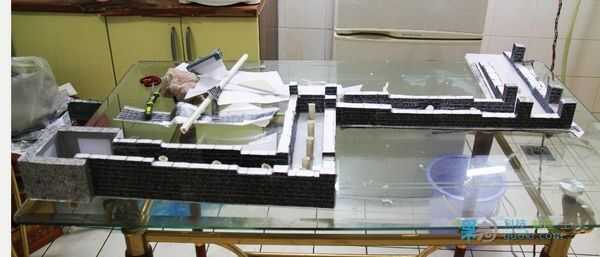

La figura muestra el efecto después de pegar todas las columnas de soporte.

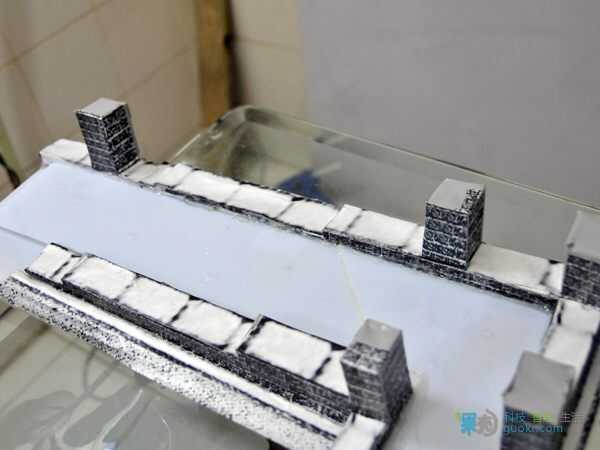

Cortar la placa de plástico ABS en formas convenientes y pegarlos entre las paredes de dos canales. Para propósito de fácil fabricación, la superficie inferior del agua no es como un todo. Una placa separada del ABS fue utilizada como la parte inferior de la superficie del agua para cada canal. Nota la costura en la parte media de la figura; se bloqueará la columna en el frente si visto desde el punto de observación. El concepto de engaño en el punto de observación se utiliza para todo el proyecto.

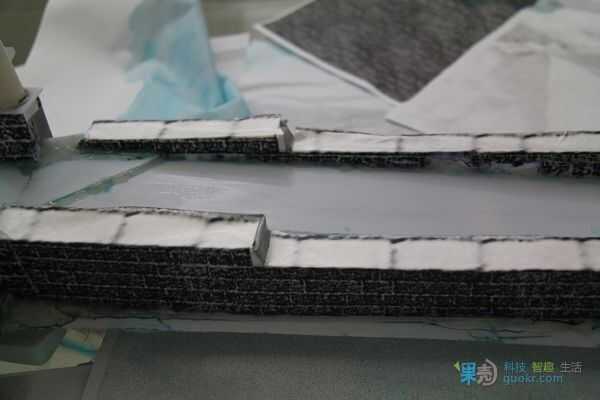

Puesto que la superficie de la placa de plástico ABS es muy suave, cuando el agua fluye sobre, la superficie del agua no será plana, por el contrario, se reunirán en corrientes de agua. Para alcanzar el efecto original, procesamiento de la placa de pulido es necesario. En el lado izquierdo de la figura, podemos observar el efecto de pulido de la placa.
