La máquina de movimiento perpetuo: La versión de la vida real de cascada de M.C.Escher (5 / 21 paso)

Paso 5: 4.2 proceso de diseño 2

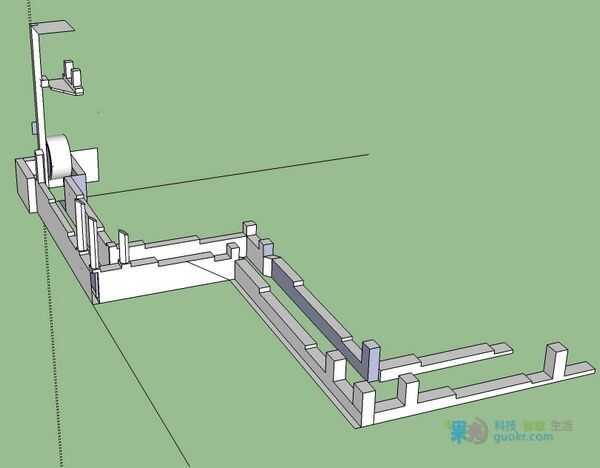

Aquí hemos presentado la idea de "Punto de observación". Durante el modelado en SketchUp, elegir «Perspectiva», en las opciones de "Cámara". En perspectiva, se simula el efecto de una cámara de disparo el edificio. De la ilusión visual se basa en la posición establecida y el ángulo de cámara, que es el que ha "Punto de observación", lo que debe ser discutido más adelante es todo acerca de "cómo engañar al espectador al punto de observación".

Mientras observa en otro ángulo, la realidad sale a la luz.

Este modelo 3D no tiene en cuenta dos partes principales de la versión final, la superficie del botón de chorro de agua y las columnas de soporte que ilusión dimensional proviene. Proporciono el archivo del modelo SketchUp (sin las columnas de soporte) de movimiento perpetuo de cascada para descargar (http://www.guokr.com/article/18649/#sketchup). La unidad es metro es SketchUp para el diseño arquitectónico. Modelo demasiado gran es un problema para el transporte y reserva. Por otra parte, un tamaño demasiado pequeño contribuye a la dificultad en el proceso, por lo que es crucial elegir una adecuada relación de zoom!
