Paso 4: Cableado, pruebas y poco explicaron cómo funcionan las cosas

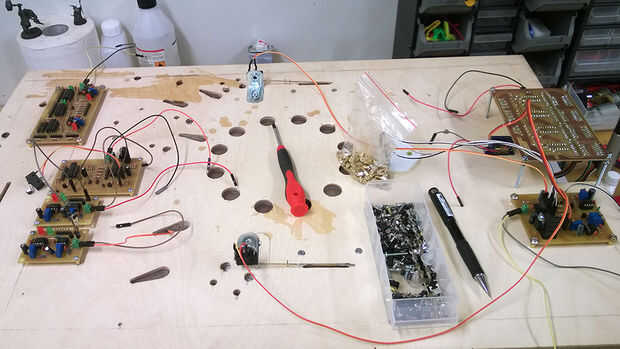

Primero os adjunto todos los tableros de circuito al campo de juego. Luego caliente te styreen pequeña
piezas para los leds. También funciona como reflector para que luz iluminará mejor
campo de juego. Para interruptores usé "largo brazo" micro interruptores. Lo siguiente fue

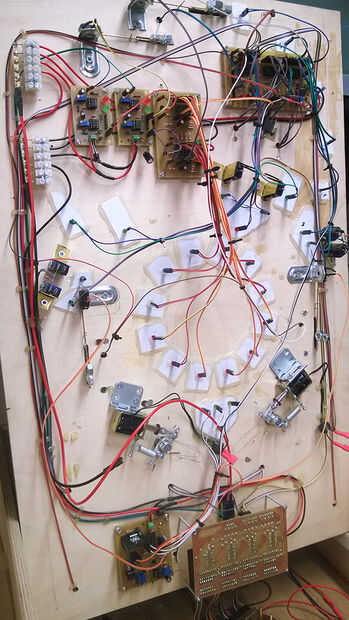

proceso de cableado. Tomó mucho tiempo y más de 200 conectores prensados.
Pero fue bastante sencillo proceso ya que cada cable tiene su
propio lugar en el PWB.

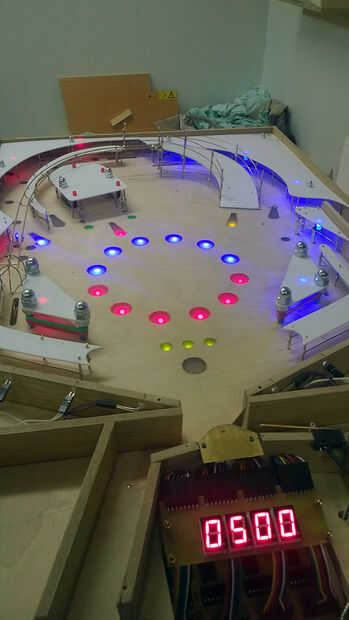

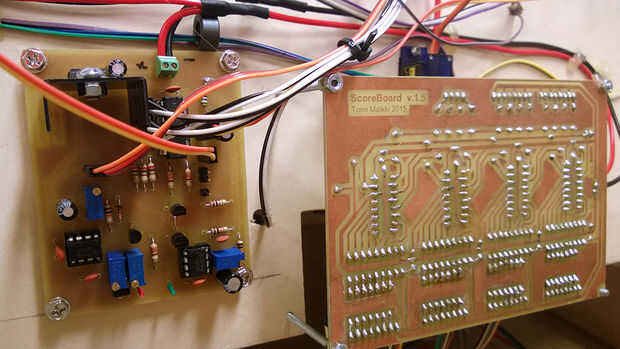

¿Por lo tanto, usted ahora puede pedir cómo funcionan todas estas "cosas"? Cálculo de punto se basa en pulsos que temporizadores "555" envían mi marcador. Marcador utiliza ic4026 para convertir estos impulsos a visibles «números», en displays de 7 segmentos. En mi caso puse los "555" para trabajar en 20hz y 100hz. Que significa que cuando chocas atacarlo le dará 20 o 100 pts. Su muy simple if Sabe usted cómo 555 obras. También hay objetivos que da 5-6 pts. (Tomé avance de rebote del interruptor). Para el conductor servo también usé 555. Fue bastante reto debido a las tolerancias de los componentes son como el 10% por lo que no puede confiar en los cálculos. Osciloscopio ayudaría aquí.

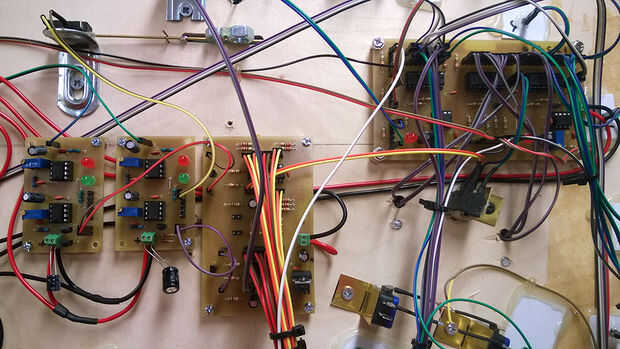

También usé cambio registros IC 74HC164 para calcular resultados en metas específicas. Como eso Círculo de LED media del campo de juego o servo control. Así que cada vez jugador llega a cierto destino, un led se encenderá y también son 20 "pulsos" enviar al marcador. Cada 7 golpeó restablece leds y envía 100 "pulsos". Para activar el control de servo, que usted tiene que golpear 3 objetivos antes de "bola de la caja fuerte" mecanismo es. Puede ajustar el tiempo de servo o de cantidad de pulsos con potenciómetros de ajuste. También solía IC 4017 blinky leds de control. Para esto usé vieja fuente de PC.
Tan bonita la vieja escuela cosas aquí. Hay una manera mucho más fácil hacerlo como arduinos. No recomiendo esto a menos que quieras aprender a usar de componentes básicos. Espero que alguna idea de cómo funciona este pinball :)
