Paso 1: Construcción de la máquina
El dispositivo sí mismo es bastante simple y fácil de hacer; la calibración física es la parte más difícil.

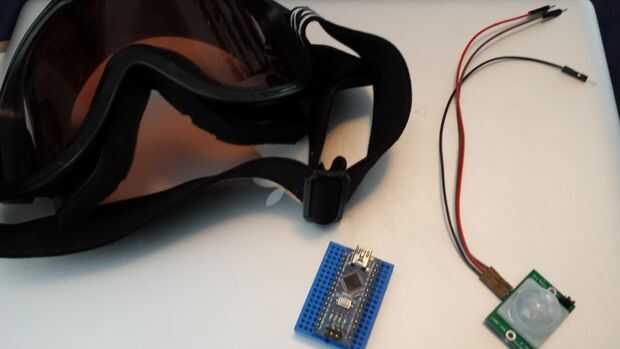

Partes:
Gafas de esquí - Asegúrese de que están cómodos (lo ideal sería suficiente para dormir en).
Arduino - usé un Uno ya que no pude obtener mi Nano chino para trabajar, pero un tablero más pequeños podría ser preferible.
Batería y el adaptador - un 9V funciona bastante bien.
2 LED amarillo - sí, deben ser amarillas o naranja por lo menos; tal vez verde, pero no azul. Hay una razón que explicaré más adelante.
Sensor PIR - si usted puede conseguir uno sin una interna condujo sería mucho más eficaz.
Interruptor de palanca - opcional, facilita el dar vuelta el dispositivo encendido/apagado
Pequeño protoboard - opcional, facilita un poco el cableado
Pulsador pequeño interruptor - opcional, para realidad
Zumbador/altavoz - opcional, para el probador de la realidad
Pequeña resistencia - opcional (si no te gusta LED conectado a Arduino)
Varios alambres - Ooh, no ver uno el venir...
Cinta adhesiva - Hey, cinta del conducto puede arreglar cualquier cosa, y es la construcción rápida y fácil.
Espuma - he utilizado algún material de embalaje de una caja de Arduino, pero esto puede ser cualquier cosa que no se siente demasiado irritantes al tacto.
Asamblea:

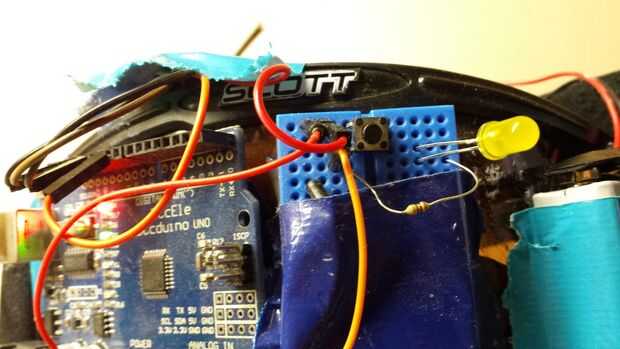

Conectar el Arduino, batería y placa en el exterior de la lente. Conectar el LED, zumbador (si está utilizado), resistencia y pulsador en serie en la placa de 5V a la tierra y tratar de mantener los cables del botón. Conectar la batería a VIN y a GND de Arduino (+ y - respectivamente) y el interruptor en serie con él (si corresponde).

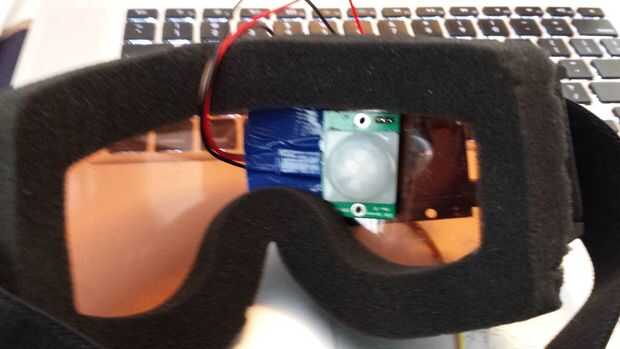

Dentro de la lente, conecte el otro LED a la superficie para que cuando usted está usando la máscara está justo en frente de uno de sus ojos. Asegúrese de que no es pegarse de la lente demasiado para evitar meter un ojo hacia fuera. En el otro lado fijar el sensor PIR de manera similar, pero colocar que sea directamente delante de la parte superior de tu ojo cuando usted está usando la máscara. El sensor debe ser tan cerca de su ojo como cómodamente posible. Cable el LED y PIR sensor para Arduino según el diagrama y cargar el código para el Arduino.

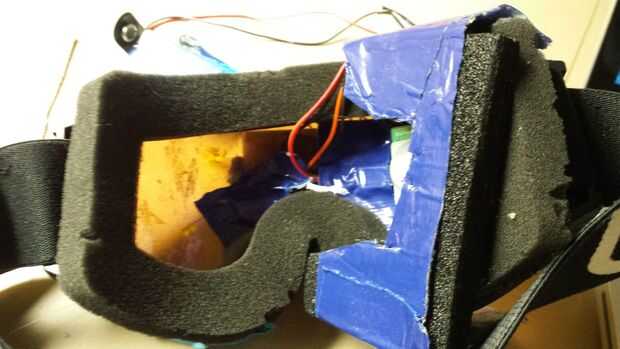

Coloque espuma a la máscara sin embargo usted necesita para que sea lo suficientemente cómodo para usar y dormir en. En particular probablemente tendrá que poner un poco en el borde que rodea el sensor de PIR, ya que la presión en la máscara puede hacer que se empuje en el ojo.
Pruebas:
Para probar el dispositivo, debe activar el sensor de PIR por mirando a su alrededor dentro de la máscara mientras que usted está usando, especialmente con los ojos cerrados. El sensor utiliza tiene un LED dentro de la lente que se enciende cuando se activa, que es realmente molesto cuando estás intentando dormir y mueve la cabeza; un sensor sin LED sería mucho más eficaz. Si todo funciona correctamente debería ver el LED dentro de la mascarilla flash varias veces después de moverse los ojos repetidamente durante un corto tiempo. Si es demasiado difícil activar o activa con demasiada frecuencia, pruebe moviendo el sensor dentro de la lente para una mejor posición.
Ahora para la siguiente gran pregunta: ¿Cómo funciona?
