!! ADVERTENCIA!! Este es un proyecto muy peligroso debido a los altos voltajes, no soy responsable de los daños a la propiedad, lesiones o muerte.
El circuito para este proyecto está diseñado para un tomacorriente de 120 voltios .
Cómo funciona:

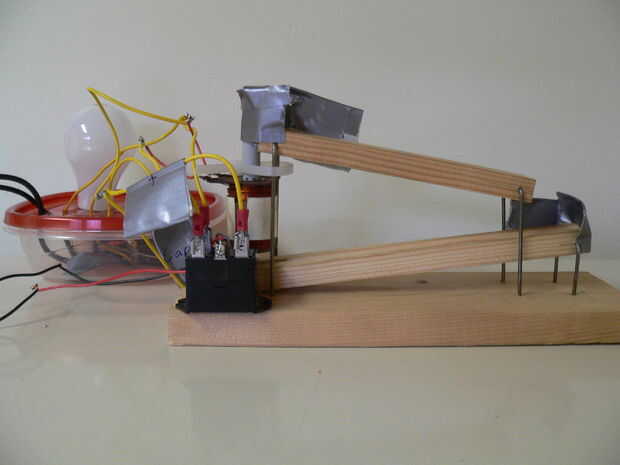

En primer lugar, se le cae la bola en una de las rampas. Cuando llegue a la parte inferior, un emisor/detector de IR "ve" que está allí y envía 5 voltios a la base de un transistor, que a su vez, dispara un relé. Cuando las salidas de relé vuelca energía de condensadores de alto voltaje en una bobina, que funciona como una pistola de bobinay tira a la bola hasta la primera rampa. Luego repite el proceso.
Video:
A veces se dispara más de una vez porque no tiene suficiente "UMF" para conseguir la bola hasta el tubo. Condensadores más serían solucionar este problema.
Actualización:

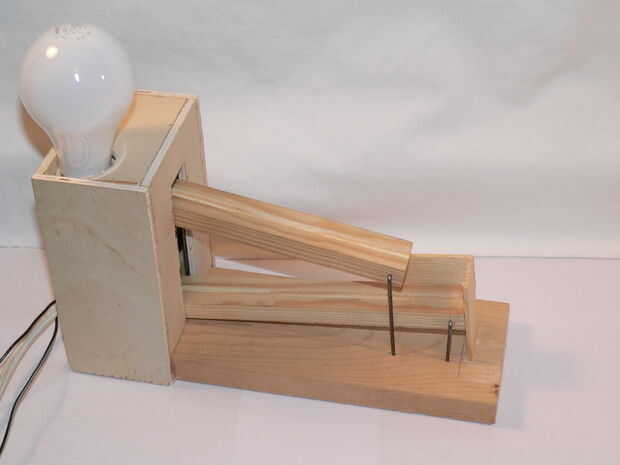

Hice un intento bastante cojo de hacer este look más bonito, a ver cómo saltar al paso 12.
