La máquina Kirlian (2 / 3 paso)

Paso 2: Segundo circuito: control y finura

Lo que falta del circuito anterior es algunos componentes de limitación de corriente (resistencia y un fusible) y una manera de parpadear el transformador de encendido y apagado en frecuencias más altas. Tanto de estas cosas deberían contribuir a una experiencia de proyección de imagen de aura menos dolorosa y peligrosa.

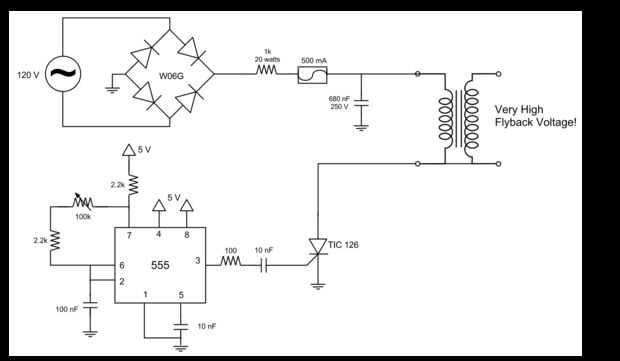

Aquí está el diagrama del circuito para la versión final de nuestra máquina Kirlian. Se basa en un circuito diseñado por algunas personas en los años 80, y utiliza un temporizador 555 astable para controlar la frecuencia en que la bobina enciende y apaga.

Usted necesitará...
x1 bobina de encendido de un coche
x1 W06G rectificador
x1 1kohm, resistor de 20watts
x1 500 mA fusibles y portafusibles
x1 680nF, capacitor de 250V
x1 TIC126 tiristor
x2 condensador de 10nF
x1 100 condensador nF
x1 resistencia de 100 ohm
x2 2.2kohm resistencia
x1 potenciómetro de 100kohm
x1 555 IC
