Paso 2: ¿Cómo funciona?

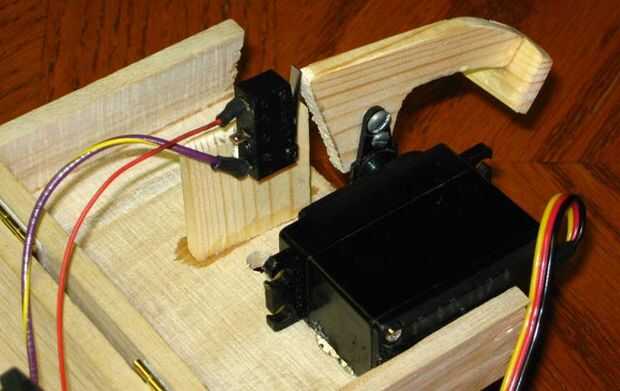

Dentro de la caja es un motor de engranaje accionado por doble A baterías y dos interruptores: un interruptor de palanca en la parte superior de la caja y un micro interruptor interior. Eso es todo.
Los interruptores están posicionados para ser interruptores de límite para el brazo motorizado. La palanca hace que el motor al revés, mientras que un micro-switch poderes por el circuito cuando el brazo termina contrayendo en la caja.
Cuando está inactivo, el circuito está apagado totalmente. La palanca es dirección "Inversa", y se celebra el micro-switch en la posición de apagado por el brazo del servo.
Tenga en cuenta que el micro interruptor está cableado para que funcione completamente opuesto de un interruptor normal como usted encontraría en un timbre. Mediante el uso de patillas comunes y el normalmente cerrado el interruptor micro es "OFF" cuando su botón está siendo empujada.
Cuando una persona da vuelta el interruptor a la posición de avance, también proporciona energía al motor causando a rotar el brazo hacia el interruptor.
Como el brazo se mueve lejos de está posición libera el micro interruptor proporcionando la energía de respaldo necesaria para que el motor a retractarse después de apagar el interruptor de apagado.
Cuando obtiene el botón de "OFF", realmente invierte dirección del motor. El brazo cambia de dirección regresando hacia la posición 'OFF'. Cuando el brazo se ejecuta en el micro-switch se detenga.
El interruptor es necesitado es un polo doble, interruptor de doble tiro (DPDT). Este tipo de interruptor es en realidad un par de interruptores que funcionan juntos (dos polos) y ambos son en (doble tiro).
