Paso 4: Cono de tubo de asiento
Desafortunadamente, a menos que usted es dueño de un torno, el cono es una de las pocas partes que creo que vas a tener que dejar una tienda de máquina hacer para usted. He escuchado que hay conos estándares disponibles como parte de un auto herramienta de alineación de embrague, pero nunca hemos tenido uno en mis manos para ver si podría ser hecho para trabajar aquí. A veces hay conos para la venta en eBay para la construcción de plantillas de motos. Incluso he oído que algunas cabezas de ducha pequeño pueden usarse para los conos.
Si usted está realmente desesperada, usted podría hacer algo de dos piezas de ángulo de hierro y un perno largo, como se muestra en la segunda foto. Sierra para metales una forma cónica en el ángulo de hierro y la soldadura o soldar el perno. Entonces querrás montar alguna manera archivos o moler el cono que está en el centro.
De todos modos, el cono es, pues, un cono. Si va a trabajar con salientes puntiagudos puede incluir una extensión alrededor de 26,4 mm a centro cosas en el cono. Acero inoxidable sería ideal pero mina son sólo aluminio y hacen el trabajo.

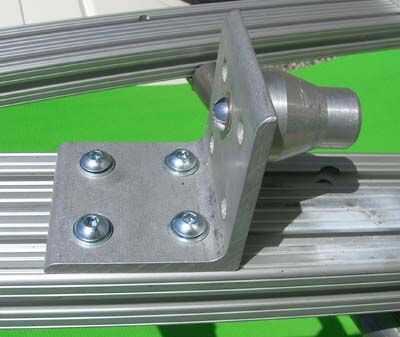

El extremo del cono es aprovechado para un tornillo de M6. Perforé el orificio en el soporte de ángulo ligeramente oversize que pude ajustar la ubicación exacta del cono para ajustar la alineación.
Es más básico, que sólo Fije la parte a la viga mediante dos tuercas en T doble. Hay una buena cantidad de juego en la unidad, entonces usted tiene que asegurarse de que permanece alineada en el centro con el rayo, de lo contrario su ángulo de asiento va a salir mal.
Una forma de mejorar la exactitud de esta pieza sería reemplazar a uno de los pernos de fijación con un tornillo más pequeño que golpea ligeramente en un nailon o latón 'llave' que se monta en la ranura de 8020. Esto sería mantener la pieza de rotación. Ver la tercera foto.
Otra opción es que espacios todas las piezas de accesorio de la estructura principal usando bloques espaciadores de 3 x 3 de la misma protuberancia #1530. A continuación puede utilizar #4367 uniéndose a las placas en los lados de la viga para sostener la placa. Esto limita cuánto encima de la viga se puede deslizar el cono antes de que el indicador de ángulo del golpe / sujetador de la viga. Usted querrá hacer sus vigas ajustables 3 pulgadas más de largo si vas esta ruta. Ver la cuarta foto.
