Paso 5: Indicador de ángulo / cerradura de la viga
Es un #4375 dentro del rincón. Había fresado una ranura para conectar los dos orificios exteriores con una fresadora pero podría perforar una serie de agujeros y luego terminar la ranura con una lima redonda. Sierra de joyero trabajaría demasiado.

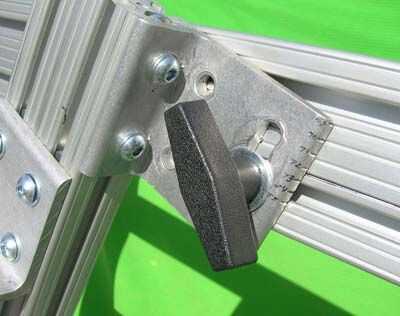

T-manija es un modelo estándar 3/8" de mi almacén local del hardware. Utilicé un tornillo cabeza de hongo corto de la ferretería, corte a la longitud y de tierra tal que encaje en la ranura. 8020 venta de pernos de ranura en T pero son 5/16 o 8mm, 3/8".
Tomó el enfoque de nerd y se burló hasta el indicador de ángulo en Autocad, impreso hacia fuera y utiliza el patrón de papel para presentar pequeñas muescas en el extremo de la ménsula angular. Alinee con uno de los 8020 Alinee A-ranuras para indicar el ángulo. La ranura está escrita para que pueda ver mejor. Es probablemente más rápido para sólo tienes que configurar las ranuras utilizando sólo un transportador para establecer el ángulo entre la viga ajustable y el marco.
La escuadra se fija a la viga con otra doble T-nut y coincidencia de 16mm M8 Pernos allen cabeza de botón.
