LA más simple función generador construido en un PROTOBOARD (6 / 6 paso)

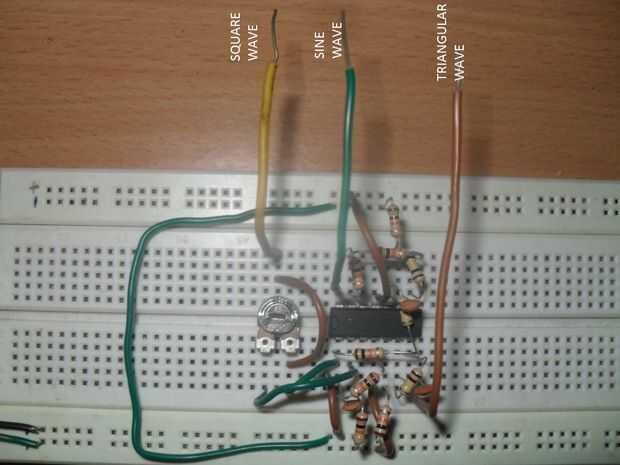

Paso 6: Paso 6: montaje de Breadboard

Ensamblar cada componente de la placa según el diagrama del circuito.
Si usted decide utilizar este circuito para uso futuro, es mejor montar en un tablero de punto o en un PCB.
La salida no puede ser una forma de onda pura. Puede tener algunos disturbios pero no es malo si se compara el costo de comprar uno nuevo.

Espero que usted encuentre útil y fácil de entender. Puesto que la configuración entera cuesta menos de 1$ (sin junta de pan y batería), vale la pena darle una oportunidad.

Buena suerte...
