Paso 11: electrónica
Es hora de instalar sus pastillas y mientras que esto puede parecer como un rastrillo de nervio experiencia es realmente muy fácil incluso si no has soldado nunca antes. Asegúrese de que no fuego los potenciómetros o quemarse, tomarlo lento y divertirse. Este tutorial es para un estilo Les Paul Humbucker de doble cableado, más específicamente su cómo hacer un sistema de cableado vintage. La diferencia entre Vintage y cableado moderno es que en un cableado moderno, el control de tono antes del control de volumen. En una añada cableado del control de tono viene después del control de volumen. No se va sobre el cableado de estilo Fender como puede comprar el protector de pick ya cableado, así que su mucho más fácil.

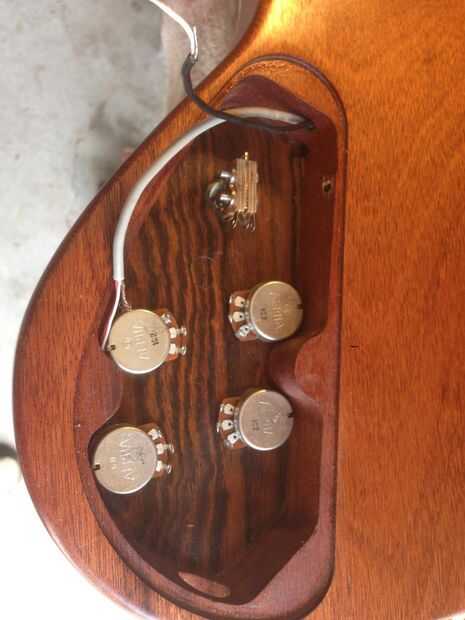

Paso 1 - lo primero que hago es instalar todas mis macetas en sus orificios (4 de ellos), interruptor de palanca y empuje la pastilla alambre a través de la cavidad contra.

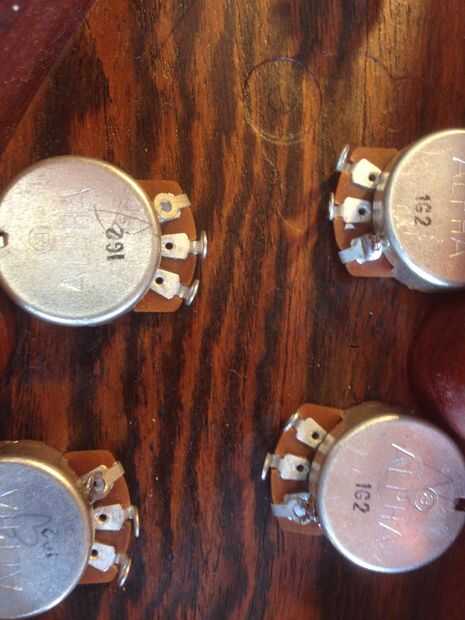

Paso 2 - tierra los 4 potes a sí mismos, ya que esta es la configuración de cableado vintage a tierra el Terminal izquierdo (las protuberancias poco con un agujero en el centro) a los potes de volumen y la terminal del centro en los potes de tono. Lo hice presionando primero la terminal cerca del cuerpo del pote como sea posible y luego sosteniendo la pistola de soldar a la terminal para el calor lo he aplicado de la soldadura hasta que conseguí un buen porro.
Paso 2 - agarrar el Cable Coaxial (debe tener al menos un 2' pieza) empujar un poco hasta el puente a tierra el puente (a través de un orificio que conecta el puente a la cavidad de control) y una vez que vea el cable coaxial que sale de uno de los orificios del puente cinta adhesiva.
Paso 3 - comenzar por todas 4 macetas utilizando el mismo cable coaxial de conexión a tierra. Un pote de la soldadura en un momento por poner el alambre de soldado de la pistola y dejar que algunos se funden en la punta de la pistola, y deje que la soldadura endurece en el alambre al descubierto. Una vez que haya un buen uso común sueldo un destornillador para mantener la articulación en su lugar hasta que endurezca. Use el destornillador para asegurarse de que tienes un buen Porro, poniendo la tensión en el cable y ver si el conjunto se rompe suelto (no)

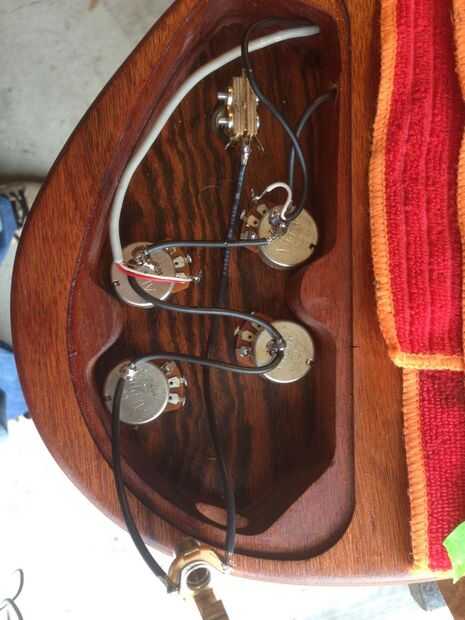

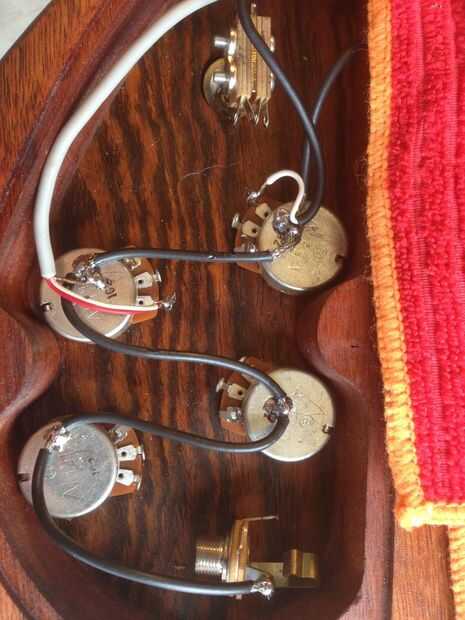

Paso 4 - con todos los 4 cacharros puesta a tierra a sí mismos y el alambre de puente (mal explica más adelante) de tierra al jack de salida soldando el cable de tierra a la terminal negativa de la toma de salida.
Paso 5 - tengo mi camioneta de cuello con las dos macetas más cercanas al cuerpo y la pastilla del puente soldadas a las dos macetas más cercanas al borde de la guitarra. La pastilla del cuello de la tierra a la olla primero (que va a ser un poco cable sin blindaje) usted puede tierra directamente a la soldadura que está en su bote.
Paso 6 - soldadura alambre recogida en el terminal derecho de la olla, dejando el termini medio libre... por ahora.
Paso 7 - Repita los dos últimos pasos para la pastilla del puente
Ahora debe tener 4 macetas con conexión a tierra y salida, así como ambos a tierra y conectados a sus macetas.
Paso 8 - utilizando un trozo de cable coaxial soldar el polo positivo de la toma de salida para dos terminales de centro en tu interruptor (gancho agarrador los dos terminales del mediados de la palanca del interruptor y les apretón).

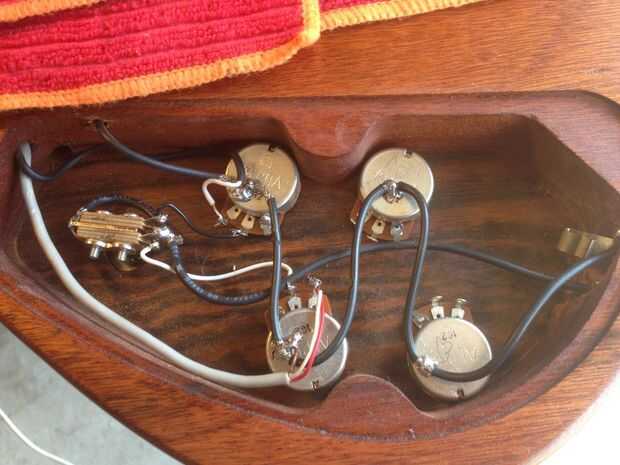

Paso 9 - el terminal del centro del interruptor de cambio a la terminal en la parte superior del interruptor junto, esto conectará la salida positiva de la clavija a las terminales centro y la terminal superior (confundiendo sé) comprobar mis fotos para hacer referencia a la soldadura de la soldadura.
Esto se conoce como el cableado del componente estándar y será el mismo para kits de cableado moderno y vintage.

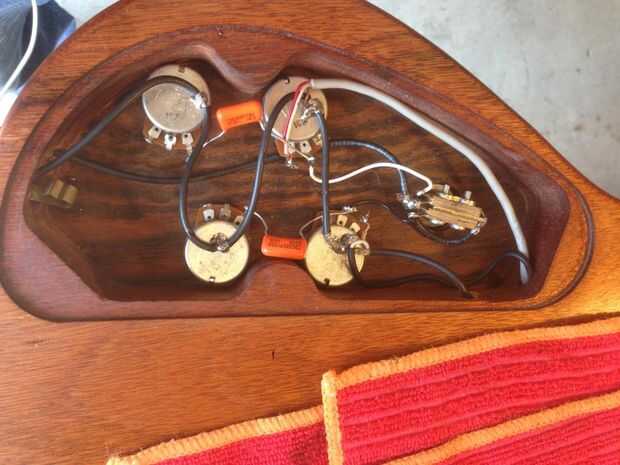

Paso 10 - tiempo soldar sus condensadores (uso.022 uF en el cuello y. 047uF en el puente) de la soldadura del condensador, el terminal medio del pote de volumen y el terminal izquierdo del pote de tono.

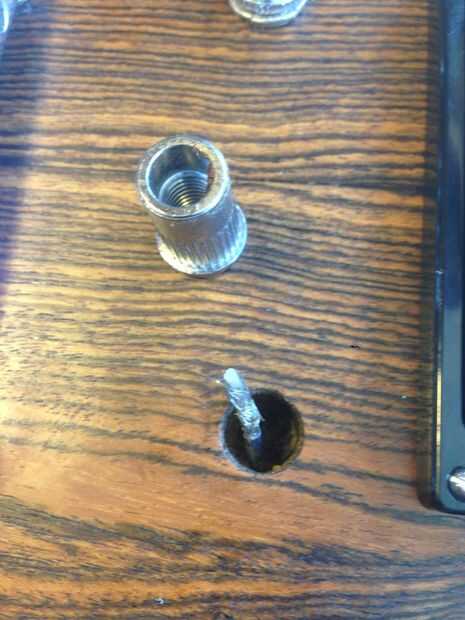

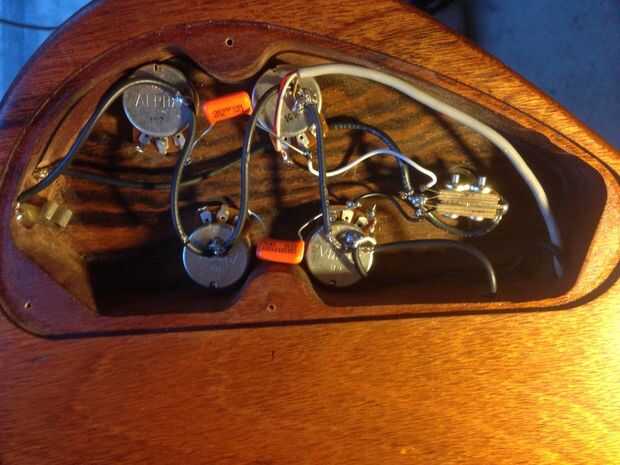

Paso 11 - en este punto que ha terminado!!!!!! Tener un cableado vintage en la guitarra... pero espera! que alambre pequeño que se pega fuera del agujero del puente, cómo nos tierra!? Fácil solo ponga el puente de post en el agujero con el cable interior... eso es todo! Sólo asegúrese de que usted tire del cable de tierra de la cavidad de control para asegurar que se mantiene en su lugar.
