La medición de distancia con sensor ultrasónico y Arduino (1 / 4 paso)

Paso 1: Colocación de electrónica

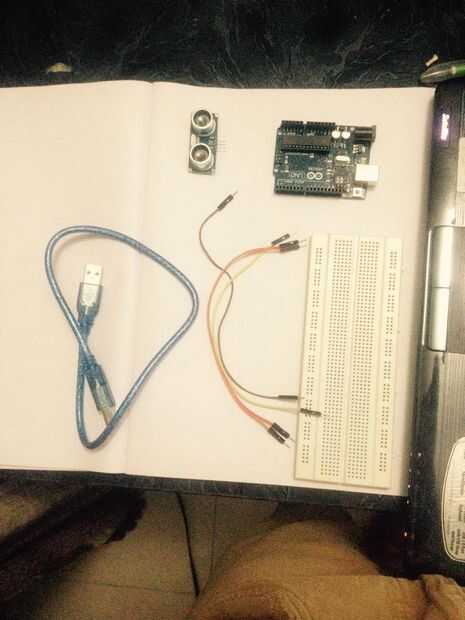

Lo necesario para construir este proyecto
1 - Arduino uno R3 (maga)

Sensor ultrasónico 2 (modelo HC-SR04)

jumber 3 cables (4pc)

4-protoboard

Este paso le mostrará cómo y dónde colocar la electrónica en el protoboard y luego conectar Arduino

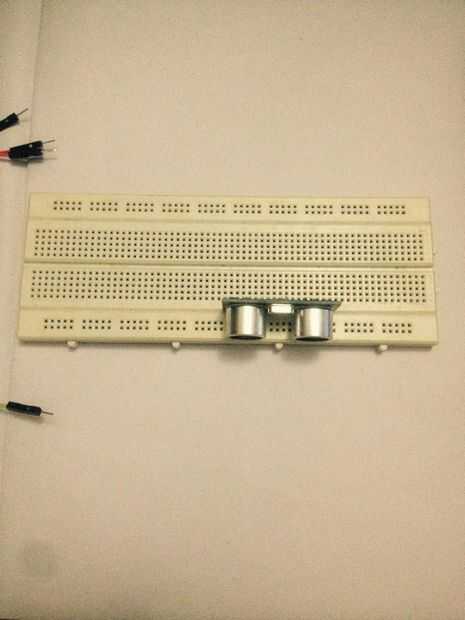

En primer lugar, coloque el sensor de distancia de un extremo de la placa para que ninguno de los pines están conectado como se muestra
