Paso 1: Paso 1: armar caja de pistón

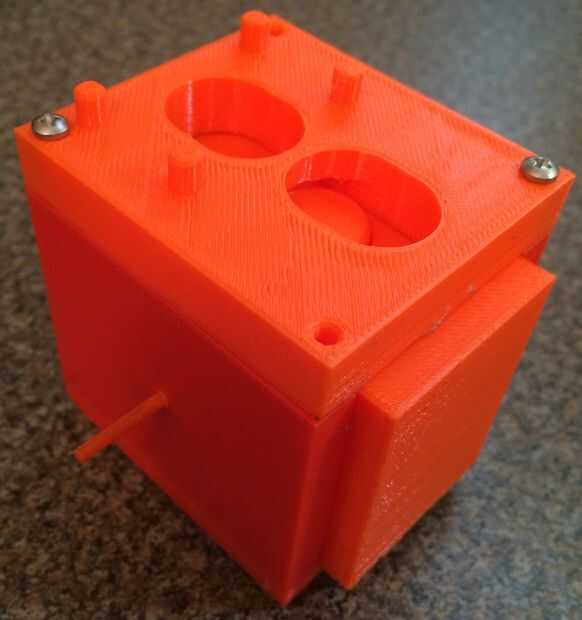

La imagen que se muestra y los archivos de stl adjunto son para la Caja del pistón. Las piezas incluyen: eje principal bloque, pistón, cigüeñal, bloque de lado 1, lado bloque 2, inferior, superior y Stepper_part. La Caja del pistón es es mecanismo utilizado para recibir una entrada mármol y empuje que a la Torre de mármolde mármol.
El pistón debe bajar dentro del Bloque principal y el eje de la manivela debe fijar por el Principal bloquede rajas y la ranura del pistón .
El Bloque principal se intercala entre lado bloque 1 y bloque 2 de lado y son todos de la pieza inferior . El extremo más corto del eje de la manivela debe adaptarse perfectamente en el orificio cerrado del lado bloque 1. A continuación, el extremo más largo del eje de la manivela debe encajar perfectamente en el orificio abierto del lado bloque 2. Los agujeros más grandes de los bloques de lado son los tornillos y deben alinearse perfectamente con el fondode agujeros.
La parte superior se encuentra encima de los bloques laterales y agujeros otra vez alinean con los agujeros de los bloques laterales. (Nota: la orientación de la pieza de arriba debe ser el mismo como en la imagen.)
Finalmente, la Stepper_part conecta firmemente sobre el eje de la manivela y debe pegar en su lugar.
(Nota: en vez de usar tornillos de las piezas se pueden pegarse juntos sólo asegúrese de que el pistón, cigüeñal y bloque principal son capaces de moverse libremente.)
