Paso 6: Paso 6: la caja y montaje Final
DC - 47P DC serie Heavy Duty electrónica es el nombre de la caja que usé para este proyecto. Las dimensiones y la información adicional se pueden encontrar aquí: http://www.polycase.com/dc-47p#.

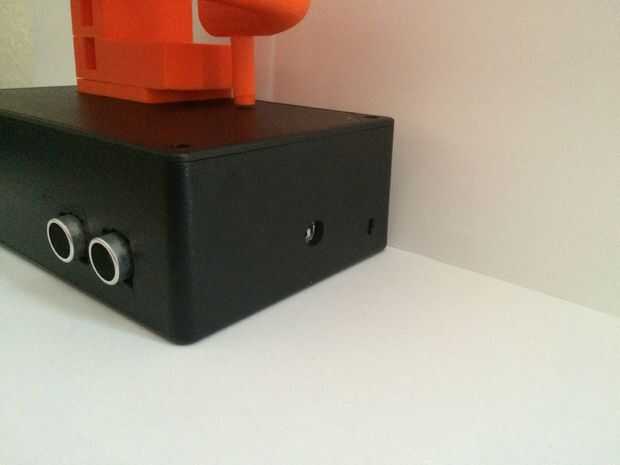

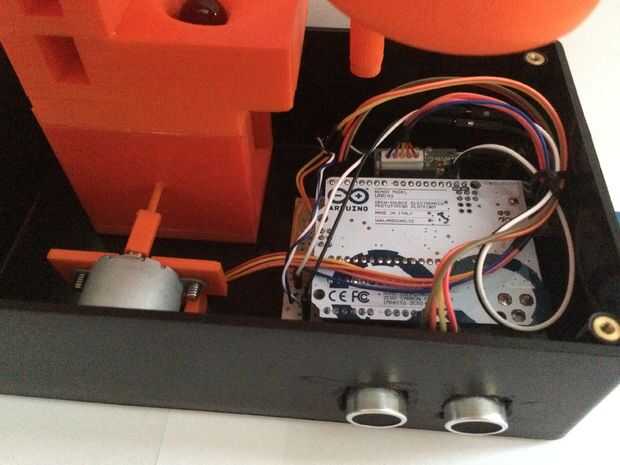

Esta caja se utiliza para albergar todas las piezas 3D, así como todos los accesorios para este proyecto. La parte superior de esta caja o puede recortar o 3D impreso (hacer el decodificador editado). Todas las piezas 3D y componentes de hardware deben encajar dentro de la caja como se muestra en la imagen. Sin embargo deben hacerse antes de finalizar este proyecto cuatro cortes: uno para el interruptor, uno para el cable USB y dos para el sensor de proximidad. Organizar todos los componentes de una manera similar como se muestra en la imagen y medida donde debe hacer sus cuatro cortes. Luego perforar o cortar las secciones de tamaño apropiadas.
A continuación, pegue las piezas a los lugares apropiados dentro de la caja. Asegúrese de cuando el motor paso a paso gira el cigüeñal, que el Principal bloque aún puede moverse sin tocar cualquier componente de hardware.
Por último, poner de tapa en la caja o dejar la unidad apagada, conecte el cable USB y disfrutar! Ahora tienes un impresionante proyecto para mostrar a tus amigos!
