Paso 1: Transistores fondo
Realmente no voy a ir en su funcionamiento o piense solo como un interruptor eléctrico. Utilizaré los transistores NPN, que generalmente son más comúnmente utilizados. Hay un emisor, Base y colector, asegúrese de saber cual pin es que cuando Armando un circuito. Corriente fluye de colector a emisor y la Base activa / desactiva este flujo de corriente. Esto es básicamente lo que permite que un interruptor.
Esto también es útil si quieres tener dos diferentes fuentes de energía o si necesita una gran cantidad de corriente. Puesto que la Base está separada del colector y el emisor puede ser alimentados por separado. ¿Cómo es útil? Bien todos los microcontroladores tienen un Pin Digital (GPIO) máxima corriente de salida que generalmente no va mucho más allá de 200mA. Si tienes múltiples LEDs en a la vez puede superar los 200 mA que no es bueno para el microcontrolador. Así que usando un transistor, el microcontrolador no necesita corriente para el componente real como un LED. No realmente relacionados con multiplexación pero también pueden usar transistores que un microcontrolador controlar una potencia diferente de la fuente, también cómo se utiliza un relé.

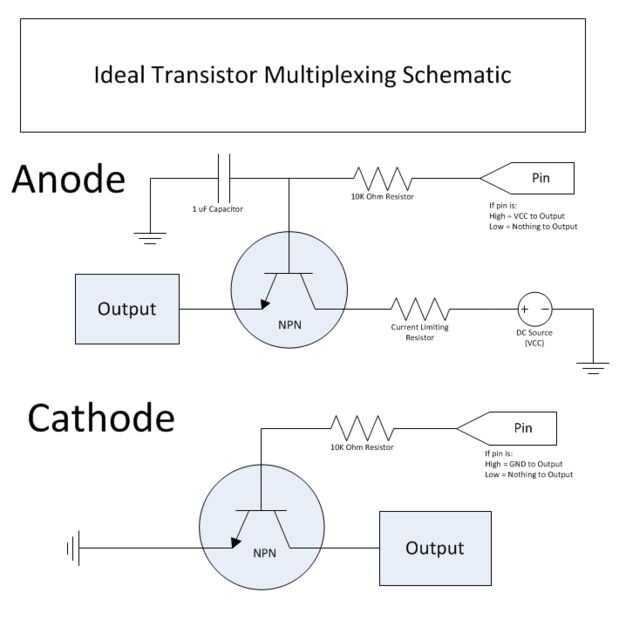

La segunda imagen de arriba es el esquema básico para el ánodo y el cátodo esquemático usando transistores. (Nota: el capacitor en el circuito del ánodo no es necesario). El circuito no es realmente un ánodo o cátodo, sin embargo me refiero a ellos como eso porque la salida del circuito del ánodo se conecta al ánodo del LED. Mientras que el circuito de cátodo se conecta al cátodo del LED. El ánodo de un LED es donde la corriente entra en el componente y el cátodo es donde la corriente deja el componente. Por supuesto el circuito de transistor ánodo provee el VCC y el circuito de transistor cátodo provee la tierra.
Estoy usando transistores: http://www.taydaelectronics.com/2n3904-npn-general-propose-transistor.html
