Paso 2: Iniciar la estructura de la Base
* La madera y otros materiales que decidí construir con fue influenciado por el peso futuro del tanque; Necesitaba ser capaz de levantar el tanque en y fuera del coche yo solo usé varias capas de suave vs madera tratada madera o metal
Comenzar: cortando pedazos es necesario
1. corte 30" de 2 X 3" madera (x 2)
ésta es la longitud de la base
+ 18" de 2 X 3" (x 2)
esto es el ancho de la base
2. corte 10" de 2 X 3" madera (x 4)
esta es la altura de la base
3. corte 14,1" de 2 X 3" (x 2)
\---> cortar los extremos de éstos a un ángulo de 45 grados
esto es para el panel frontal
4. corte 17" de 2 X 3 (x 4)
pedazos de tronco
5. corte 20" de 1 X 3 (x 2)
soporte superior a la anchura de base
6. corte 21" de 2 X 3 (x 3)
este es el soporte base inferior
Madera contrachapada
7. corte 3/4" paneles de madera contrachapada a (x 2)

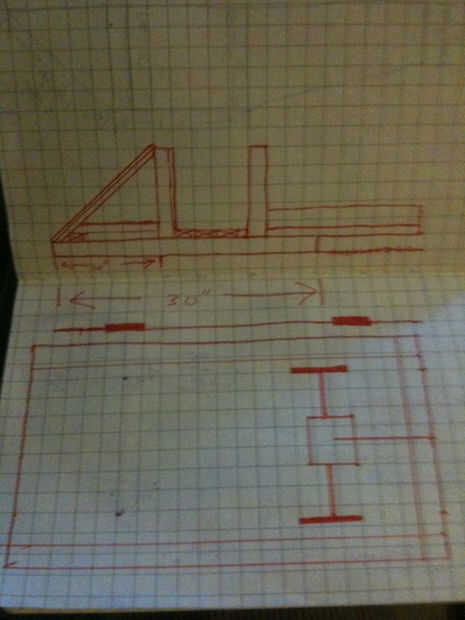

la base es 3' 6" la altura es de 10, parte superior del plano es 1' 2", ángulo frontal es 14.1 ", tope final es 6" alto ** véase el cuadro 2 para las cotas
8. Corte el interior las paredes del panel eléctrico caja
23 1/2" de ancho y 10" de alta (x 1)
** con un agujero de 2 1/4" de alto y 3 1/4" de ancho centrado en la parte inferior de la pared del panel**

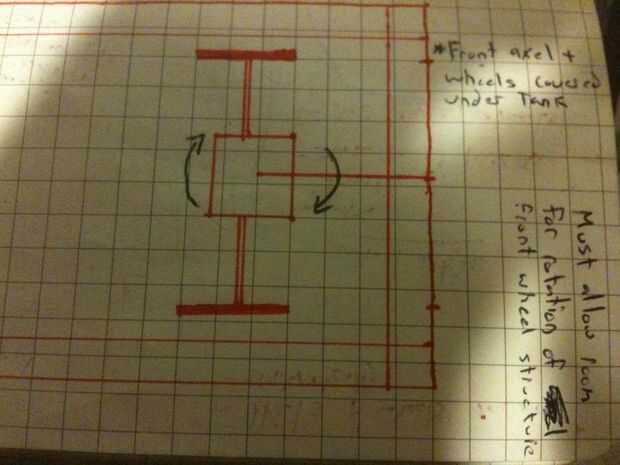

-para el soporte de la estructura de rueda delantera
23 1/2" de ancho y 10" de alta (x 1)
** Ningún agujero

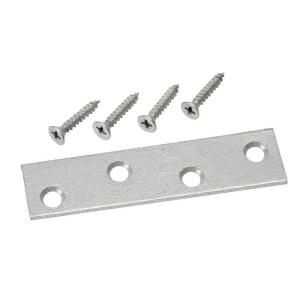

9. necesidad de reparar las placas de acero:
Plano (x 6)
(x 6) de acero abrazaderas de las esquinas de 90 grados
Iniciar la construcción de la estructura de la Base:
Coloque el precorte 2 x 3 (Length y Wncho de la base) con el ancho en el interior de la disposición. (imagen de ex. 3)

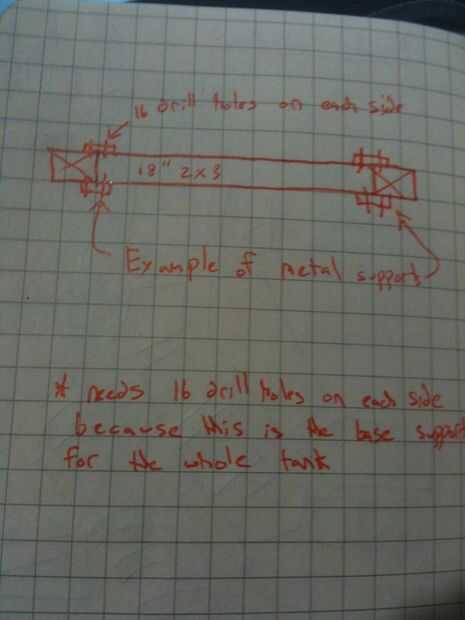

-Conéctelos por aplicar una cantidad abundante de líquido clavos y perforación abajo pequeña plana acero reparación Plates(see pic. 4) en ambos lados. 2 agujeros perforaron en la parte superior y 2 en el ensayo de fondo los tornillos para que no se golpeen entre sí---> que significa 4 agujeros a cada lado de 16 en total. Esta es la base de apoyo para el tanque entero y debe ser fuerte!
Líquido próximo clavos y poner (x 4) abrazaderas de las esquinas de acero 90 grados en el interior las esquinas de la estructura de la base. taladro tornillos en la longitud de 2 x 3 solamente. no el ancho porque ya habrá muchos tornillos de las placas de acero de la reparación
[Fotos vendrá cuando reconstruyo el tanque]
Subir: Añadir la altura a la estructura de la base
lugar los dos primeros de los 10" 2 X 3s ir 12"detrás de la parte frontal de la estructura, plano contra los lados de la perpendicular de la estructura longitudinal en la parte delantera. * Utilizar marco de metal de 90 grados para garantizar el 10" 2 X 3 en lugar
la segunda dos 10" 2 X 3s ir 22" de la parte frontal de la estructura, orientados en la misma dirección que las dos primeras * utilizar marco de metal de 90 grados para garantizar el 10" 2X 3s en lugar
Añadir el soporte superior para la anchura de la base
Tomar la 20" 1 X 3s y orientarlos para que sean perpendiculares y al ras con la vertical de 10" 2 X 3
una vez que tengas esto Marque con un lápiz sobre la vertical 2 X 3 y un soporte de estructura metálica de 90 grados cada 1 X 3 y taladro en su lugar
* Recuerde que debe estar al ras con la parte superior de la vertical 2 X 3 o bien la torreta del tanque va a quedar bien

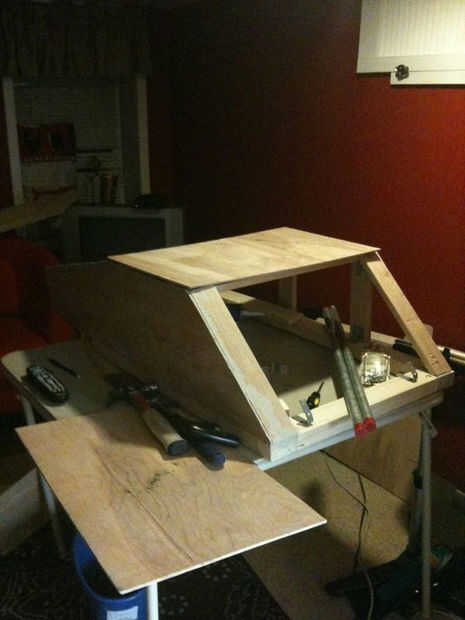

Finalmente fijar la madera contrachapada panel de pared / eléctrico vivienda
-alinearlo este al ras con la parte interior del frontal vertical 10" 2 X 3 y marque con un lápiz sobre la madera. **!! No esta en clave, sin embargo, si se tiene problemas ajuste en su lugar la estructura de la rueda delantera! **
- pero es necesario marcar dónde empezar colocando el soporte de base inferior (el panel deba ser lijada para adaptarse, desea ser ceñido)
-el panel de madera contrachapada con el agujero debe ser colocado en la parte delantera
-la madera contrachapada panel sin el agujero debe ser colocado en la parte posterior
A continuación añadimos el baje soporte base electrónica vivienda:
1. desde donde marcaste con un lápiz, coloque el primero de los 21" 2 X 3
2. Coloque la segunda y tercera de la 21" 2 X 3 plano junto a la primera
* ver la imagen 7 para la colocación
3. Asegure estas 2 X 3 con una combinación de clavos y clavos líquidos
-poner clavos líquidos en todas las grietas y los ángulos que la estructura de madera una unidad sólida y fuerte
