La Opa! ¿Amp - Amp para Aux de iPod-en (11 / 11 paso)

Paso 11: Uso: Mods, Hacks, trucos

Utilizando

Usando el Opa! Es muy simple, sólo conéctelo a la fuente de poder USB e ir.  Produce sobre una ganancia de 9 x a nuestra fuente, golpes hasta 100mV RMS entrada sobre 1V RMS. Sugiero ejecutar su volumen en aproximadamente un 50%.  Si es que satura (distorsionada), gire hacia abajo de una muesca.

Ajustes del circuito

Un número de puntos está abierto en el tablero para modificar el circuito.

• C4 y C5 permiten añadir condensadores de regeneración - que actúan como filtros de paso bajo de primer orden.  Si tienes ruido RFI, puede darles una oportunidad, tal vez un valor como 100pF.
• C1, C2, C3 y C7 son que todos los espacios para evitar tapones para estabilizar la fuente de energía.  Sólo necesitaba unos pocos, pero si tiene ruido en la salida, puede usar una mejor alimentación o agregar evitando más para mejorarlo.
• C8 y C10 conectan V + (normalmente 5V) a su tierra virtual.  No usar esto a menos que usted también utiliza TLE2426, hay un lugar para él en el PCB en U2

Afortunadamente, la mayoría OpAmps tienen el mismo pinout, usando otro OpAmp es generalmente un reemplazo recta.  Sugiero que utilizar un OpAmp que está diseñado para el audio.

La Opa 227 corre justo en el borde de su rango de voltaje al partir de una fuente de alimentación única de 5V.  Si desea aumentar el rango de tensión, puede añadir un cuadro o 9V batería y utilizarlo como fuente de alimentación.  Los puentes en la placa de marcan + y - son donde conectas una fuente de alimentación externa.

Cambio de ganancia

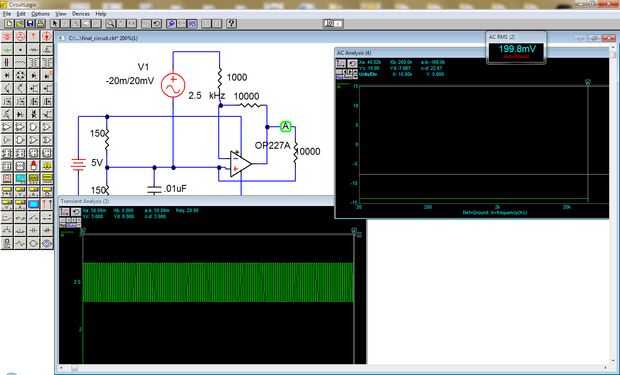

Nuestra ganancia 9 x es la resistencia de realimentación dividida por la resistencia de entrada (1100/10000).  Nosotros podemos rellenar R9/R10 para crear un divisor de tensión, reduciendo la tensión de entrada y lo que nos permite aumentar la ganancia.  También podemos cambiar los valores de la resistencia de entrada / información para cambiar el aumento, pero tenga en mente tienen un estrecho bastante tener ventana con 5V de entrada - para aumentar la ganancia de mucho más que 9 x o aumentar el voltaje de entrada. sugieren una mayor fuente de alimentación de voltaje o por lo menos un OpAmp que va al riel.

La ganancia por defecto alcance la saturación con una entrada de 100mV RMS, así que si la música suena distorsionada, solo baje el reproductor de MP3.  He encontrado que alrededor del 50% volumen funciona perfecto para mí, pero su valor puede ser diferente...

Audífonos de conducción

La Opa! Amp no fue diseñada para auriculares de la unidad, aunque 'trabaja' cuando se les conecta.  El problema con que te toparás es que la impedancia de los auriculares es mucho menor que la impedancia de entrada Aux-In.  La impedancia baja aumentará la ganancia, por lo que la solución es bajar el volumen de su reproductor de MP3.  También, algunas fuentes de entrada tendrán un desplazamiento de DC, así que probablemente debe usar un condensador de entrada para bloquearlo.  Se puede hacer, pero estás probablemente mejor conectar los auriculares directamente a su reproductor de MP3 o usar un amplificador de auriculares.

Concluyendo

Diviértete con el Opa! Amp!  OP Amps son la bomba y este proyecto explora sólo una pequeña porción de su capacidad.  Libro de Amp Op de Jung es material de gran lectura, pero si estás en un presupuesto, TI ha hecho su libro 'Op Amps para todos' una descarga gratuita de PDF (aquí), es grande y bien escrito.
