La Opa! ¿Amp - Amp para Aux de iPod-en (3 / 11 paso)

Paso 3: Primer intento

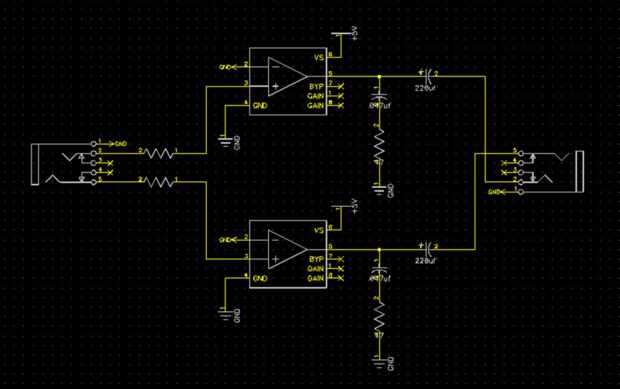

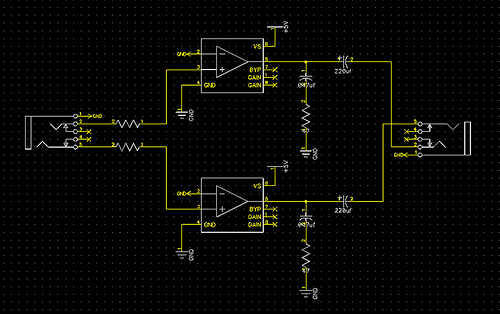

El primer amplificador se tropezó fue el LM386. Es un amplificador de audio de bajo voltaje que viene en un paquete agradable de la inmersión y no requiere demasiadas partes. Siguiendo la hoja de datos, me surgió un pequeño circuito y utiliza dos pilas de botón para energía.  Aquí está el esquema;

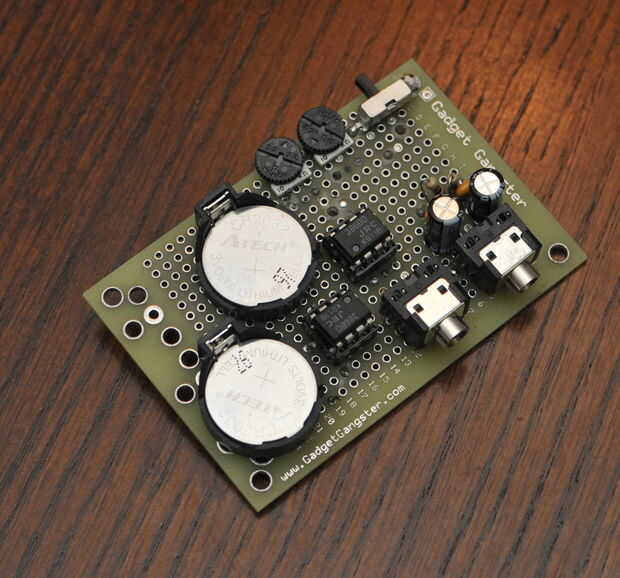

y el prototipo

Cada canal (izquierdo y derecho) pasa a través de una resistencia, luego a través de la amp y hacia fuera a través de una tapa de derivación y la amortiguación. Esto permite obtener un 20 X y rápidamente breadboarded para probar. El resultado no fue malo, pero hubo algunas deficiencias al uso de un LM386;

• El LM386 tiene una gran cantidad de distorsión armónica total (más de un bit).
• Consumo de energía es de 10 mA – mis pilas de botón sólo duraron cerca de 10 horas. No un ultimátum, pero un dolor cuando usas pilas de botón.

En general, el LM386 prever una solución decente, pero realmente está diseñado para amplificar pequeños radios y altavoces. Como un preamplificador, encontré la distorsión al ser demasiado sensible y el aumento mínimo es demasiado alto.
