La Opa! ¿Amp - Amp para Aux de iPod-en (7 / 11 paso)

Paso 7: Hacer: piezas

También hay un juego disponible que viene con el tablero y todas las piezas que necesitará para construir su propia Opa! Amp.

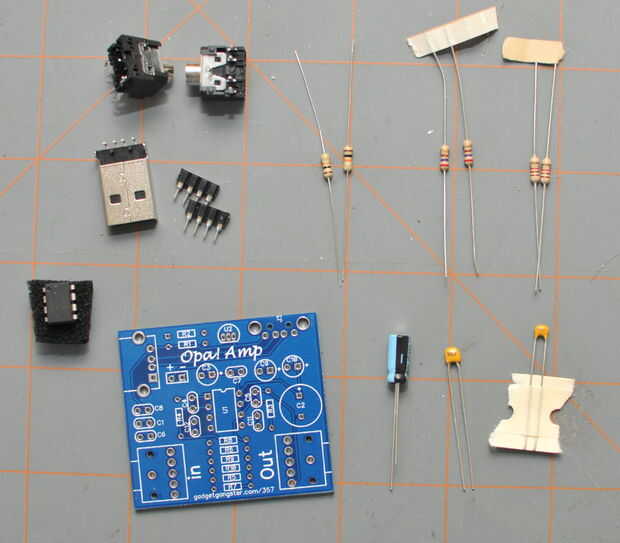

Lista de piezas

• Burr-Brown / TI OPA 2227 (perro ratonero). Yo tengo la mía de Digikey y sugiero llegar desde un distribuidor reputable - el ' increíble ' en ebay es a menudo otro opamp con la marca raspada.
• Resistencias: 2 x 1.1 k, 2 x 270, 2 x 10 k, los vatios ¼.
• Condensadores: 1 x 110uF, 1 .1uF de x, 1 x .01uF
• Auriculares x 2 (parte demouser #806-STX-3100-5N)
• 1 x USB macho (sparkfun) $1,50
• Zócalo pin DIP 8

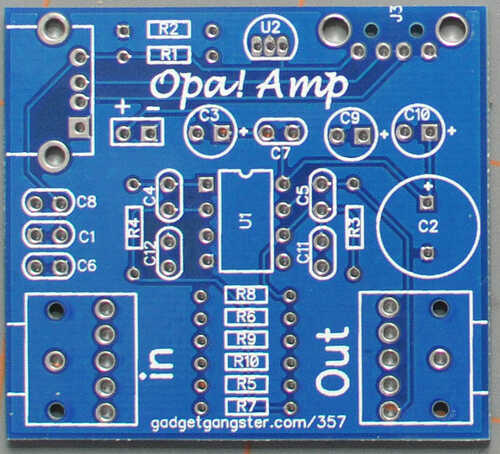

Aquí está el PCB;

Puede descargar el archivo de DipTrace, Gerber y pdf versión justo aquí, todo es con licencia MIT.   Te voy a mostrar cómo poner juntos en el PCB. No sugiero hacerlo en un protoboard, pero si usted realmente quiere, puede construir desde el esquema.
