Paso 9: Calcular la resistencia de diodos emisores de luz
Si está usando diodos emisores de luz para su proyecto (probablemente utilizado como indicadores o para mostrar que el dispositivo esté encendido). Puede calcular el valor de la resistencia a ser usado y conectado a la luz de LED que funciona con el proyecto.
Por ejemplo:
La tensión de alimentación es Vs = 9v
LED de tensión = 2v (4v para el LED azul o blanco)
I = corriente máxima de Led
La fórmula es: R = (Vs - voltaje Led) / I
Por ejemplo:
Lo que tenía en el momento.

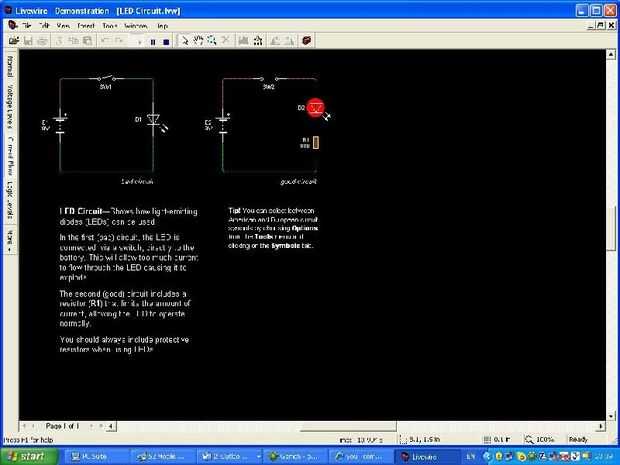

R = (9v - 2.5v) dividido por el 0.020a (20ma) = 325 ohmios. Mirando el gráfico al principio del artículo eligió una resistencia de 320 Ohm como el valor más cercano para el diodo LED a trabajar. Demostrarlo después de usar el simulador.
Cuando usted conectar el el diodo emisor de luz, la resistencia debe conectarse el (un o +) lado del cátodo (largo plomo) del diodo emisor de luz. El lado corto conectado al lado negativo o tierra.
