Paso 4: Condensador de catalogación e identificación rápida
Ya existe una tabla de conversión fijo capacidad listo para ser utilizado. Por lo tanto, use la siguiente:
TABLA DE CONVERSIÓN DE CAPACITANCIA
0.000001uF = 0.001nF = 1pF
0.00001uF = 0.01nF = 10pF
0.0001uF = 0.1nF = 100pF
0.001uF = 1nF = 1000pF
0.01uF = 10nF = 10000pF
0.1uF = 100nF = 100000pF
1uF = 1000nF = 1000000pF
10uF = 10000nF = 10000000pF
100uF = 100000nF = 100000000pF
0.0047uF a menudo se expresa como 4.7nF o 4700pF
Si el valor contiene un punto decimal, la u, n o p a veces se pone en lugar del punto decimal. Por lo tanto un 4.7pF condensador puede ser marcados como 4p7F. Puede utilizar la tabla de conversión de capacitancia arriba para traducir los valores obtenidos de dibujos esquemáticos.

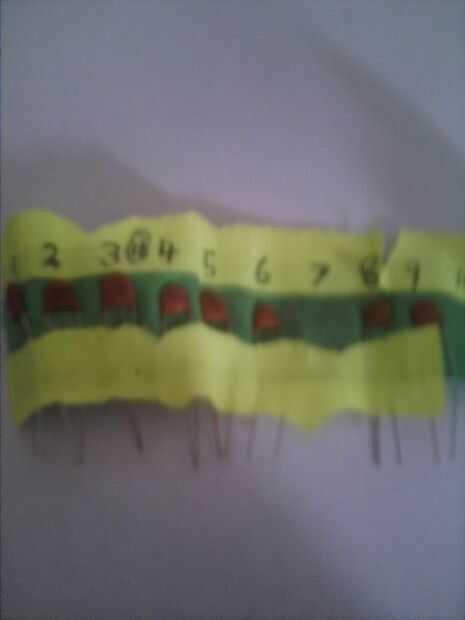

Cuando usted primero compra los condensadores, es mejor catalogar sus valores como comprarlas. Meter alguna cinta y etiqueta con su valor.

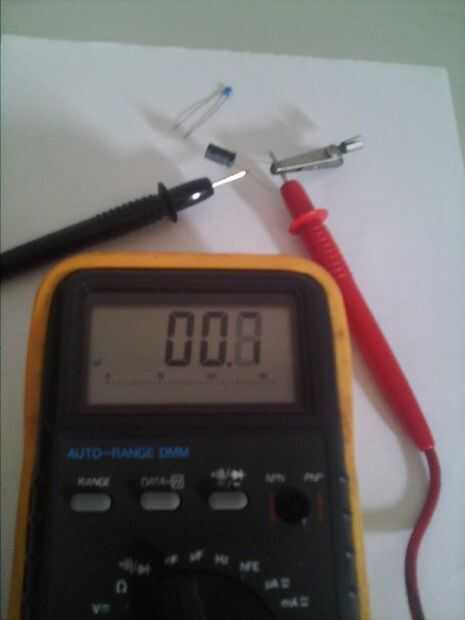

Si no obtienes el valor de la capacitancia después de la compra de la tienda. Puede utilizar el Multi prueba contador' para encontrar la capacitancia para que al conectar la punta de prueba negra (-) a la entrada COM y la punta de prueba roja (+) a la entrada mA/Cx. A continuación ajuste el selector de función en posición nF o uF para utilizarse. Antes de conectar Asegúrese de que el condensador está completamente descargado y extraído de cualquier fuente de energía. Luego conecte las puntas de prueba en el condensador bajo medición y asegúrese de que se observa la polaridad de conexión.
