La pelusa de las 1000 caras (12 / 16 paso)

Paso 12: Construir el circuito

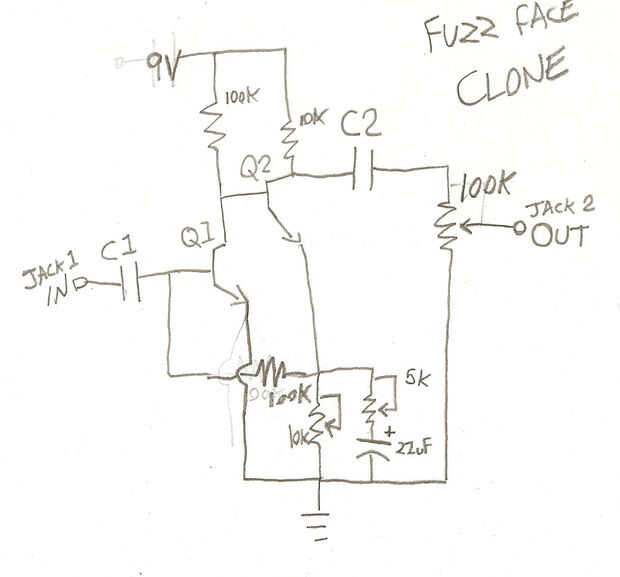

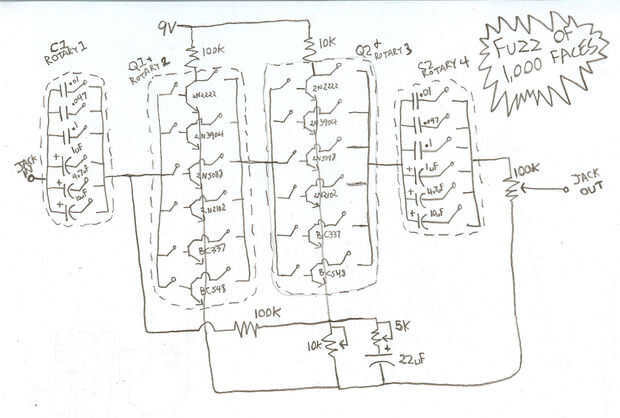

El circuito es básicamente un clon de cara de la pelusa basado en el multinivel presencial. Sin embargo, algo que tienen tomas para cambiar los transistores y los condensadores, sólo he cableados en 6 presets para cada uno (donde habría sido la toma de corriente) y lo hizo para que yo puedo seleccionar con conmutadores rotativos.

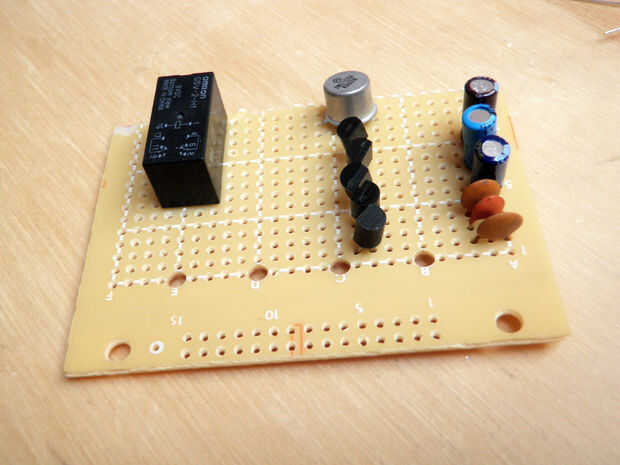

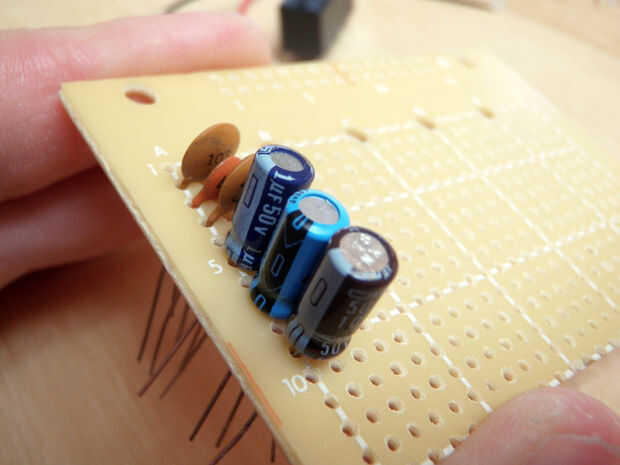

Básicamente, en este punto, construir el circuito de los interruptores rotatorios y los potenciómetros. Usted puede atar con alambre los más tarde y le ahorrará confusión y dolores de cabeza.

Único lo que se me olvidó dibujar en esquema fue que utilicé un relé DPDT y un interruptor iluminado SPST en comparación con el estándar verdadero DPDT bypass interruptor de pedal que se utiliza normalmente en pedales de guitarra.
