Paso 13: Cable de los interruptores

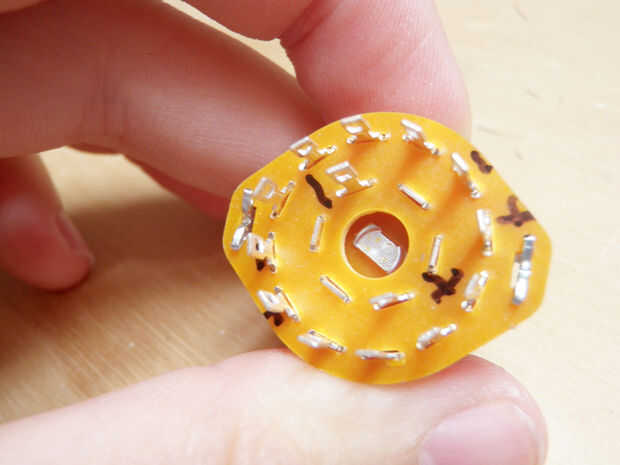

Los interruptores tienen 2 pares de terminales exteriores de seis y las seis terminales conectan a uno de los terminales de dos centro. Básicamente, cuando se gira el eje, una de las seis terminales exteriores hacen contacto eléctrico a uno de los terminales de centro.

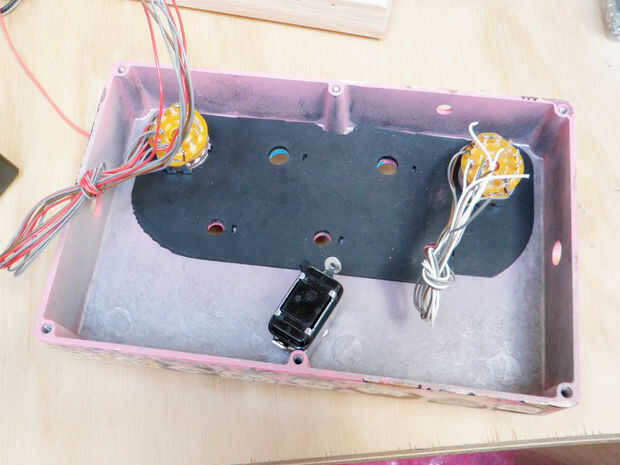

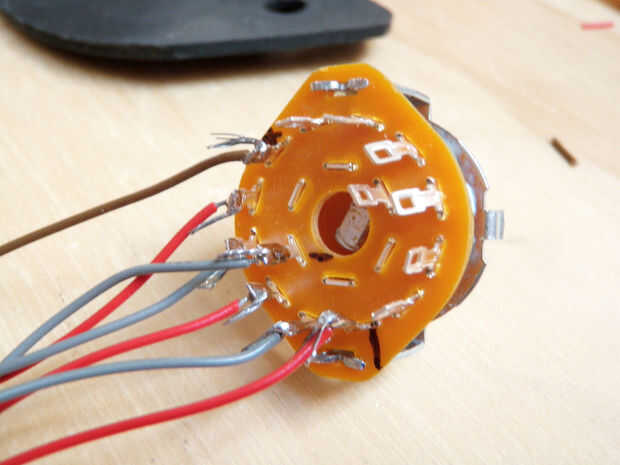

Dicho esto, en dos de los interruptores, conectar 6 cables a uno de los conjuntos de interruptores exteriores y un cable al botón correspondiente. Instalar en las dos posiciones externas de la caja como en la imagen (no olvides instalar el soporte de goma entre el interruptor y el caso).

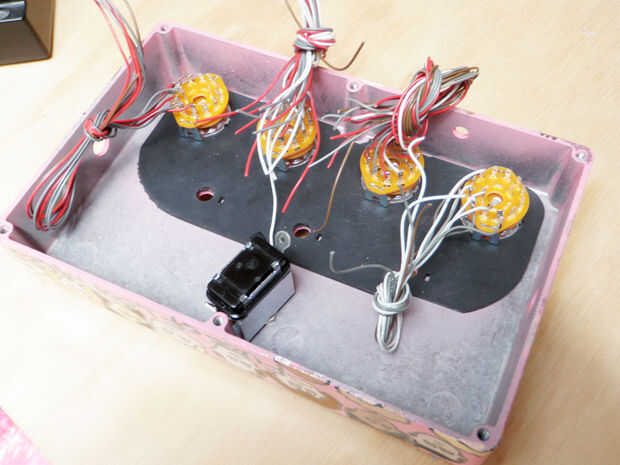

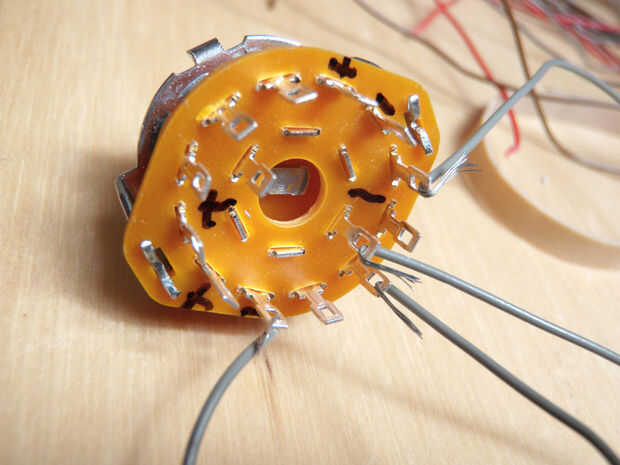

Entonces, para los interruptores de dos centro, conecte los cables a todos los terminales. Ayuda si usted color código es por lo que puede decir la agrupación de cables apartes.
