Paso 3: Paso 3: modelado con impresora 3d y de impresión hacia fuera
Lo que hicimos con la impresora 3d:
1. rueda hidráulica
2. cubierta de la rueda hidráulica
3. resistencias
Molinos de agua y la cubierta que puede ayudar a rotar suavemente fue diseñado e impreso por impresora 3d

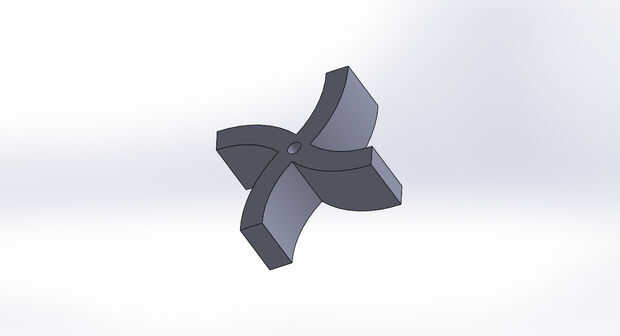

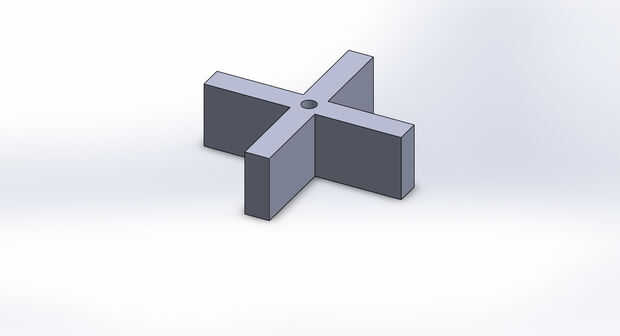

Para noria, hemos encontrado un modelo en http://www.thingiverse.com/thing:7715 y había reducido a la mitad. (ver fotos 1, 2) Hemos reducido para que sea lo suficientemente pequeño para caber nuestro kit. Pero cuando usted según lo, su ranura no encaja entre sí bien por lo que recomendamos que se diseñen su propia noria. Nuestra breve ejemplo es el siguiente. (ver fotos 3, 4)

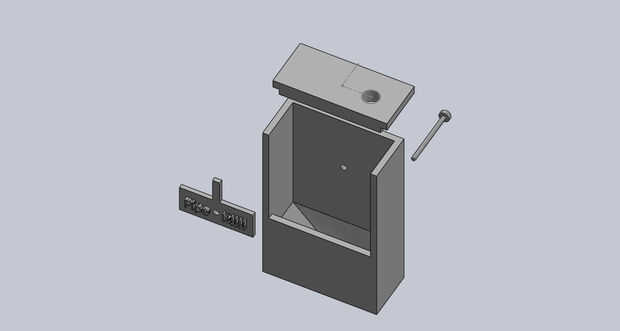

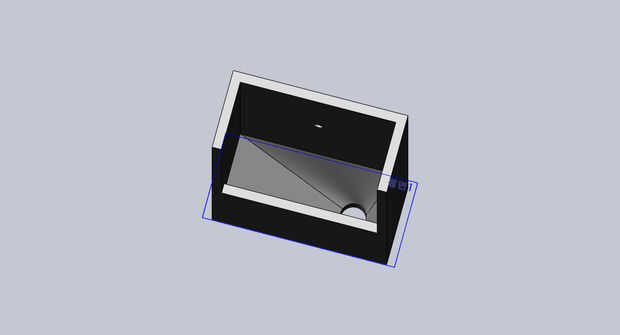

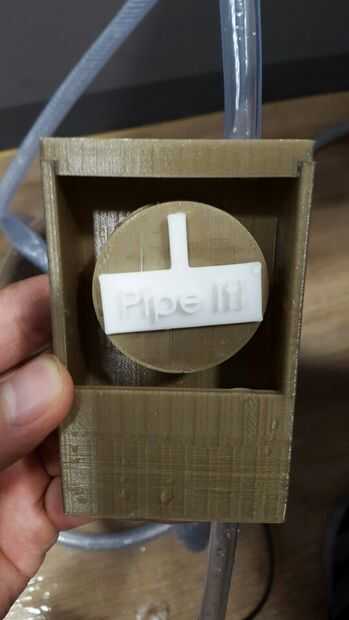

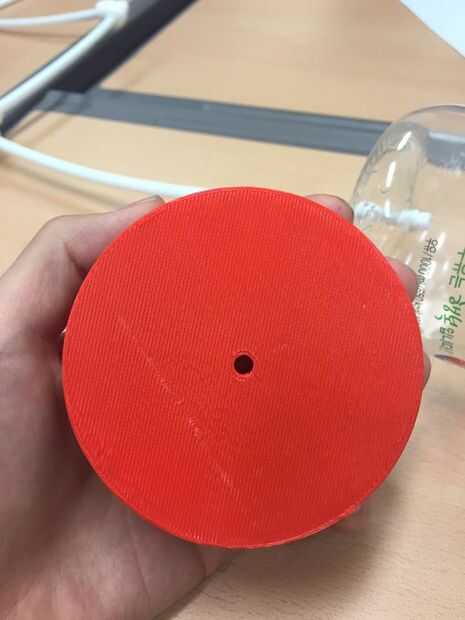

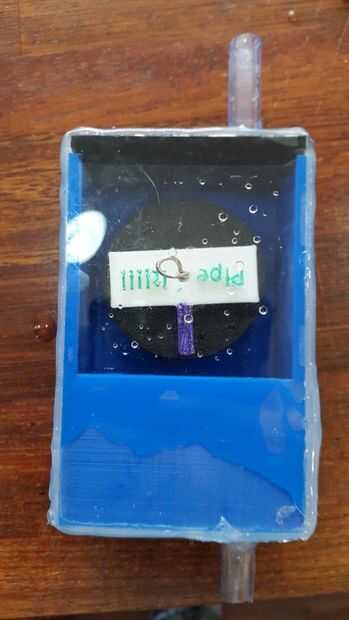

Aquí es nuestro diseño para la vivienda. (ver cuadros 5, 6) Al diseñar la casa entera en un esquema, las impresoras 3-d ponen automáticamente apoyo que era tranquila difícil deshacerse de. Como resultado, la dividimos en cuatro partes; inferior, superior, eje y el puntero. Si la parte inferior de la cubierta es plana, se encontró que el agua en la vivienda sería fácilmente no tienen. También, encontramos que necesitamos umbral para evitar que el agua se desborde. Para hacer la noria gira a la derecha, orificio de agua en la parte superior es un poco cara derecha. También hicimos el eje de la noria por la impresora 3D, pero ya es demasiado fina, el material impreso no fue exitoso y muy frágil. Por lo tanto, lo reemplazamos con alambre de metal. A continuación atamos un puntero (que color para que su velocidad angular se puede ver fácilmente) frente a la noria, con nuestro nombre de proyecto tallada. Por último, cortamos el panel de acrílico para cubrir la parte delantera de la casa. La versión final de la misma es como la imagen de 7 de
Resistencias en el circuito real funcionan como consumidor de energía. Imprime la resistencia por lo que podría frenar la velocidad del agua de presión constante - por lo que podría reducir la energía cinética del agua que fluye

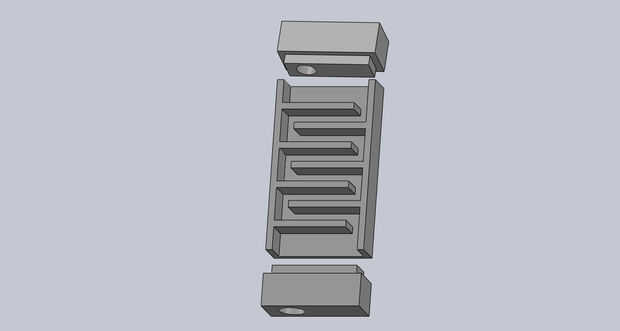

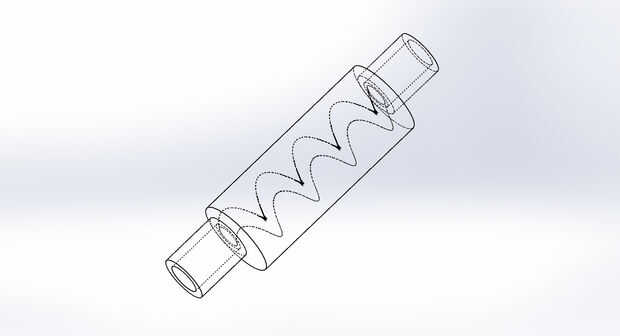

Hemos diseñado dos tipos de resistencias. En primer lugar uno está diseñado para tener varios pisos. (véase cuadro 8) Después de imprimirlo, cubrió con el panel de acrílico para que el interior se puede observar fácilmente. Utilizamos pistola de pegamento para unir así los dos, la versión final de la misma no se ve aseada ya que les pega perfectamente era un trabajo delicado. La segunda versión está diseñada para han torcido camino en su interior. (ver cuadro 9, 10 fotos) Es eficiente en el aspecto de tamaño y no necesita mucho pegado. Usted puede hacerlo semitransparente por impresión con impresora 3D de tipo SLS.
