Paso 2: Hacer fuente de alimentación de ARDUINO DIY
Ahora tenemos todas las materias para hacer la placa Arduino Diy. Hacer 5 voltios fuente de alimentación es .el siguiente paso. El Aduino sólo funciona con fuente de alimentación de + 5 voltios por lo que necesitamos hacer uno.
PIEZAS NECESARIAS:
- Regulador de voltaje LM7805 IC
- capaciitor electrolítico 10mf y 1mf
- Diodo IN4001
- resistencia de 1 k
- LED (rojo o verde)
El diagrama esquematico de fuente de alimentación se da a continuación, también diseño de conexión de la breadboard.

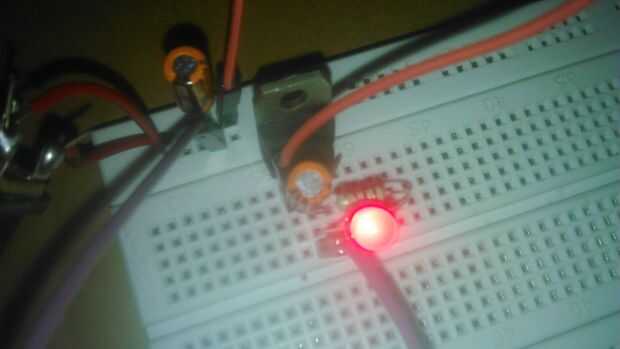

Primera prueba del circuito en una placa de pan como se muestra en la figura. Entonces agarre un adaptador de pared de 12 voltios y conecte el conector de alimentación del circuito. Antes de continuar en el poder alimentación circuito, Compruebe la conexión, si alguna conexión incorrecta en el circuito de resolverlo. después de la conexión exitosa dar energía al circuito.
"Compruebe que el LED se enciende, si no girar repentinamente a la alimentación y compruebe el LM7805 se recalienta (el LM7805 se calentará normalmente es que se sobrecalienta). Si se recalienta hay mal conexión en circuito, solucionar y repower el circuito"
DANDO UN DISIPADOR DE CALOR PARA LM7805 SE RECOMIENDA PARA EL PROBLEMA DE LA CALEFACCIÓN.
