Paso 2: Paso 2: pantalla LCD cableado
El primer paso del cableado de Arduino es conectar la pantalla LCD. La pantalla LCD nos permitirá comunicarnos con el usuario.

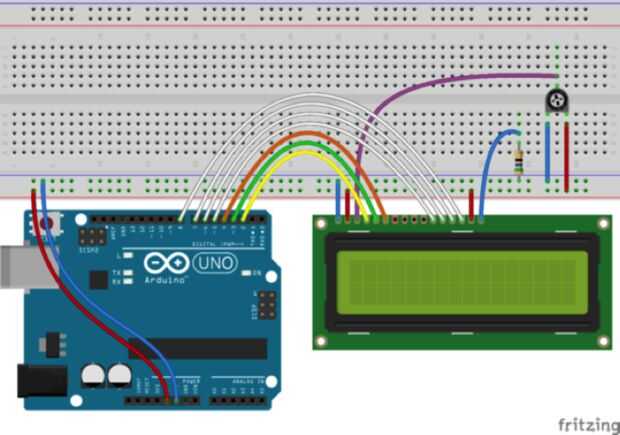

Tienes que seguir la imagen para hacer el cableado buena entre la pantalla LCD un arduino.
Si desea probar la pantalla LCD, usted puede intentar escribir "Hola palabra" con la función de base en la librería de arduino.
Por lo tanto, puede ver la estructura de la base del código para ejecutar el programa.
Si desea obtener más ayuda sobre la programación, usted puede ir en la Web de arduino:
https://www.Arduino.CC/en/Tutorial/homepage
Detalle de las conexiones:
PIN de la pantalla = > pin de la arduino
VSS = > GND
VDD = > + 5V
V0 = > 10K (resistencia)
RS = > D7
RW = > GND
E = > D8
D0 = > no utilizado
D1 = > no utilizado
D2 = > no utilizado
D3 = > no utilizado
D4 = > D9
D5 = > D10
D6 = > D11
D7 = > D12
A = > + 5V
K = > GND
Para probar la pantalla, utilice el código de "Hola mundo". Aquí tienes el código:
incluir el código de biblioteca:
#include LiquidCrystal.h
inicializar la biblioteca con los números de los pines de interfaz
LiquidCrystal lcd (12, 11, 5, 4, 3, 2);
void setup() {}
fijar número la pantalla del LCD de filas y columnas:
LCD.Begin (16, 2);
Imprimir un mensaje en la pantalla LCD.
LCD.Print ("Hola, mundo!");
}
void loop() {}
establecer el cursor a la columna 0, línea 1
(Nota: la línea 1 es la segunda fila, ya que cuenta comienza con 0):
lcd.setCursor (0, 1);
imprimir el número de segundos desde puesta a cero:
LCD.Print(Millis() / 1000);
}
