La placa inteligente (4 / 7 paso)

Paso 4: Paso 4: el cableado del sensor

La metodología que utilizamos para el sensor de temperatura es la misma que utilizamos para la pantalla LCD. En primer lugar, hemos investigado documentos sobre este sensor con sus referencias. En segundo lugar, conectamos los cables del sensor para Arduino y comprobamos con un programa si era correcta.

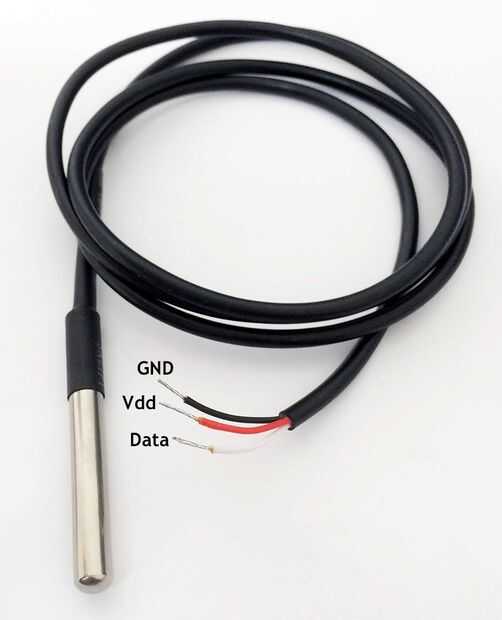

Detalle de las conexiones:

Sensor = > Arduino

Rojo = > + 5v
Negro = > GND
Amarillo = > D4

¡Ten cuidado! tienes que añadir una resistencia de 4.7KOhms en paralelo entre los cables rojo y amarillo.

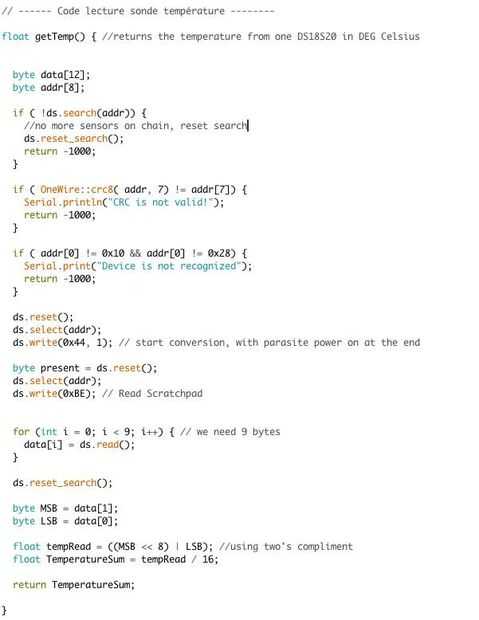

Biblioteca del sensor:

OneWire ds(DS18S20_Pin);

Como ponemos el cable amarillo en la D4 en la placa arduino, tienes que escribir en el código:

Int DS18S20_Pin = 4;
