Paso 6: El elemento.

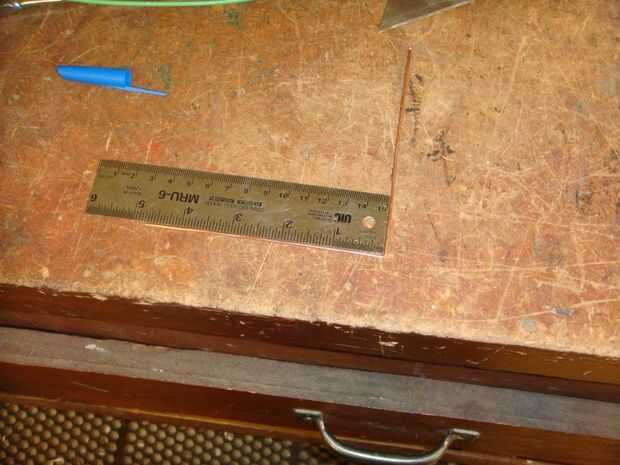

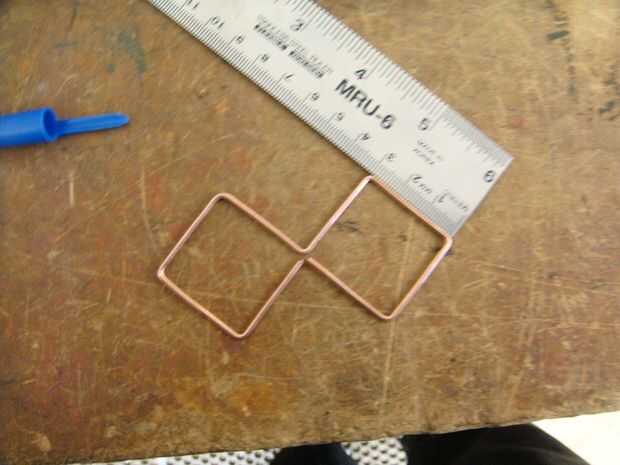

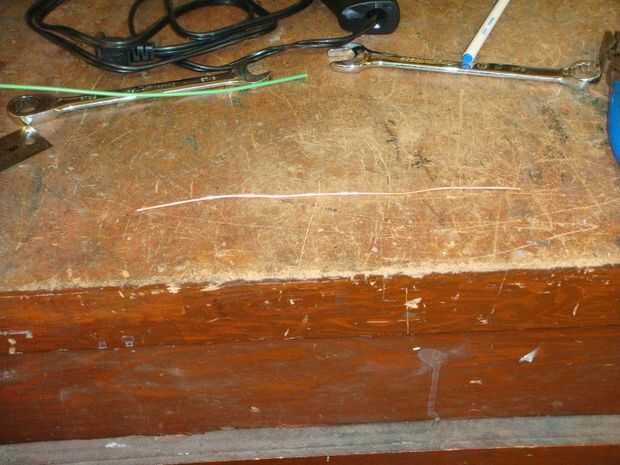

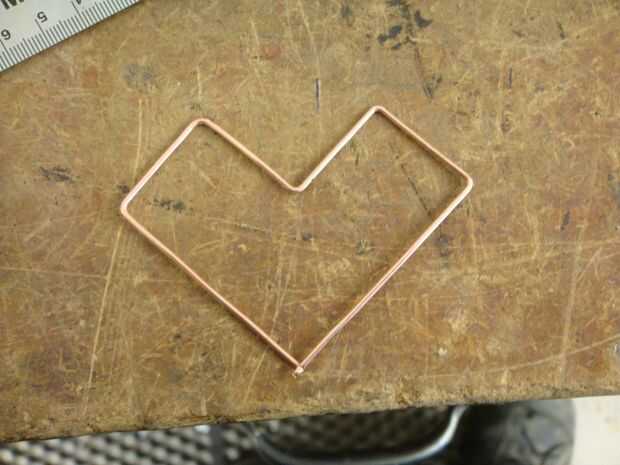

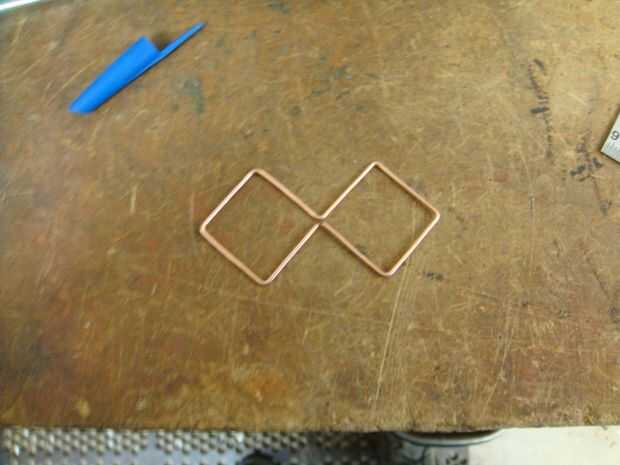

Sea paciente, cortar un trozo de alambre, usé un 14g cobre sólido que es de 1,6 mm. En la investigación de esto, he encontrado el tamaño sí importa ;) 1.2mm es preferible. El más grueso el cable cuanto mayor sea el ancho de banda de la antena. Primero enderezar luego cortarlo exactamente 244mm. Medir y marcar en 122 m m, 90 grados de la curva. Desde el centro del alambre medida 30,5 .75mm marca y curva. Hacer esto a cada lado hasta llegar a lo que en la foto. Dos elementos quads. Cada vestido es una onda de 1/4 de 2,4 GHz. Bueno entender esta cosa de Hertz que probar aquí.

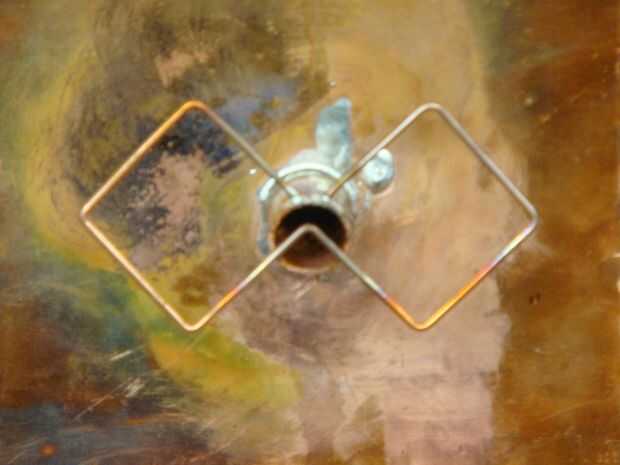

Tan pronto como se forma el elemento perfecto de la soldadura de los extremos abiertos en la parte alta de la tubería en el reflector. Medida y medida otra vez. Ir alrededor del borde exterior del elemento y asegúrese de que está apagado el reflector de 15-17mm. Mina fue de 15,5 mm todo después de unos ajustes.
Deslice su coaxial y soldar la base al centro y el blindaje en el interior de la tubería.
Trato hecho.
