"La rejilla" Iluminación Solar garaje eléctrico de DC... Hard Wired y completamente integrado (4 / 8 paso)

Paso 4: Conectar a la ReadySet e instalar protección de circuito

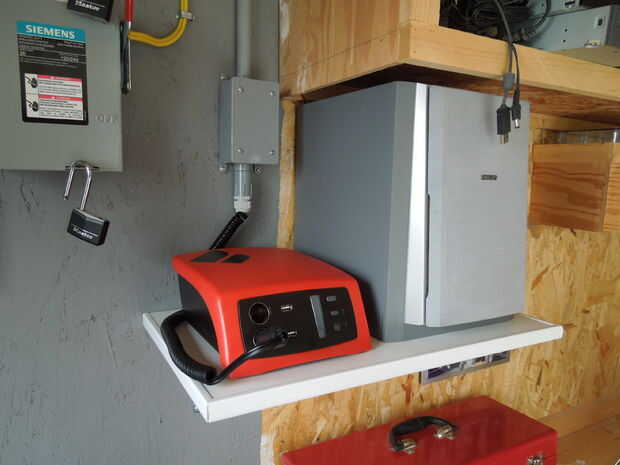

Paquete de ReadySet el bateador conecta con el resto del sistema vía el enchufe de 12 voltios "encendedor" en la parte frontal de la unidad. Compré un cable de extensión de socket de 12 voltios y cortado el extremo femenino para conseguir el "coletas". En la primera foto se puede ver el "encendedor" enchufe en la parte frontal de la unidad con el cable en espiral en el conector de alivio de tensión gris en la parte inferior de la caja de conductos.

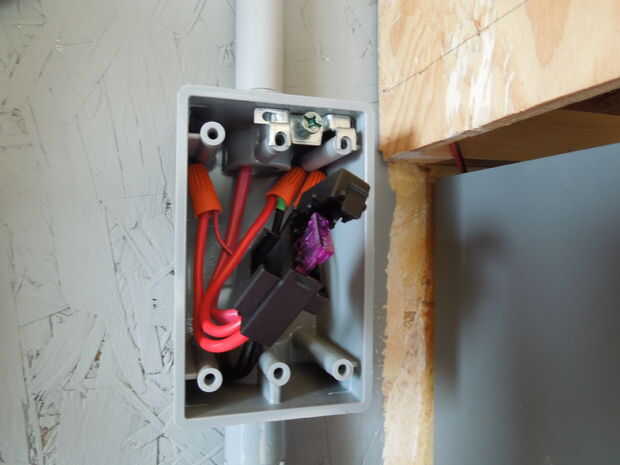

Dentro de la caja, el cable en espiral entrante está conectado a un fusible automotriz 3A y se conecta al cable de Romex 18/3 rojo que sale por la parte superior de la caja de conductos. El cable Romex viaja hacia arriba en el ático donde entra una caja allí.

Debo mencionar que esto paso y adelante consiste en cableado eléctrico. Si quieres intentar hacer esto por favor, saber lo que está haciendo. Este proyecto implica cableado sólo baja tensión y no presenta un riesgo importante de electrocución. Sin embargo, un cortocircuito o sobrecarga en el sistema puede aún causar los cables al calor hasta el punto donde puede comenzar un incendio. Es importante clasificar correctamente su cableado y han instalado un fusible o un disyuntor para proteger el cableado. Si el último par de frases es un concepto nuevo para usted, por favor me pide consejos y cepillo para arriba en su tarea de circuitos.
