"La rejilla" Iluminación Solar garaje eléctrico de DC... Hard Wired y completamente integrado (5 / 8 paso)

Paso 5: Cableado para las luces

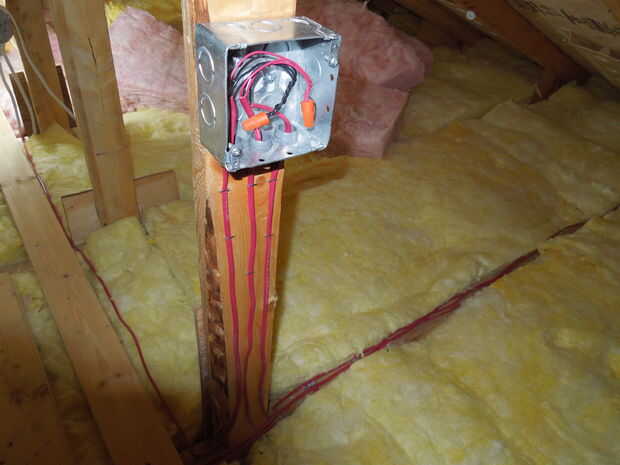

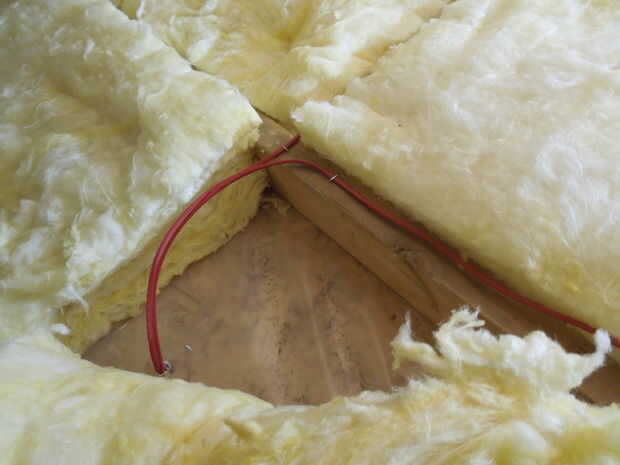

Tan pronto como pasa el cable de alimentación en el ático cabezas directamente a la caja que ves en la primera foto. En la caja hay una conexión de empalme simple que divide el cable de alimentación en dos circuitos. Uno de los circuitos es para la luz de estado de ánimo y el otro circuito es para las luces de la tarea.
El cable de la lámpara de estado de ánimo va a la lámpara de estado de ánimo. El cable de luz de tarea entra primero aparato de la cadena ligera de tarea (hay cuatro luminarias en esta cadena).

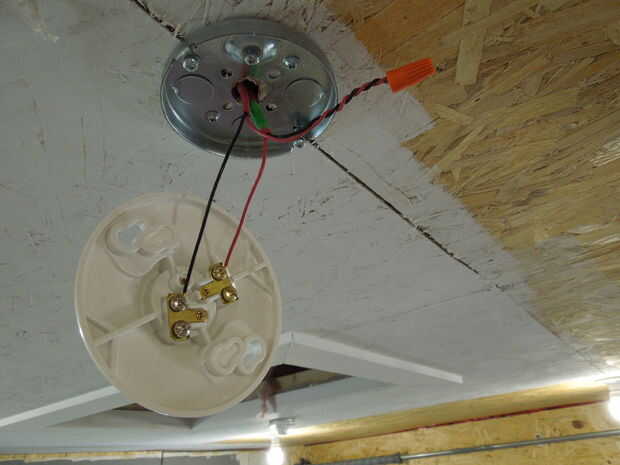

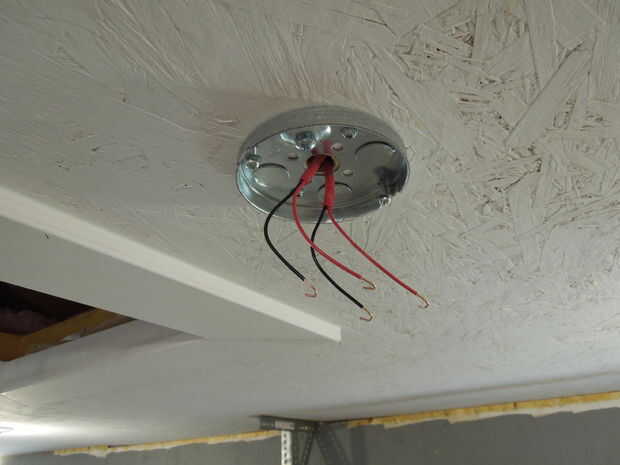

En la segunda imagen veis el accesorio para la luz de estado de ánimo. El cable de alimentación procedente de la caja de ensambladura del ático es la sin la cinta adhesiva verde en ella. El cable con la cinta adhesiva verde sale al interruptor. La manera que esto está cableado permite el cable positivo de la alimentación para ser alimentados al interruptor antes de vuelva para encender la bombilla. Este tipo de cableado se llama un "lazo vivo" y es común en circuitos de iluminación de la casa de 120V CA.
Para la iluminación de la tarea, la primera lámpara en la cadena está cableada similar a la luz de estado de ánimo. Hay un lazo directo que realiza el cable positivo al interruptor antes de regresar a la luz. La única diferencia es que en vez de los dos terminales de vacío de tornillo en la lámpara como ves en la luz de estado de ánimo hay conexiones para el cable de alimentación para el resto de las luces en esa cadena.

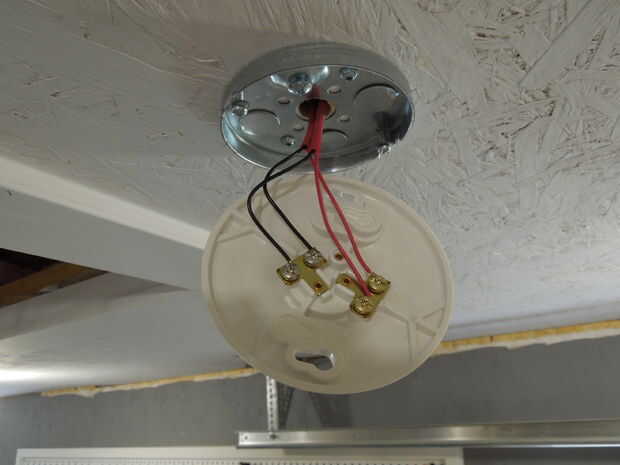

La cuarta foto muestra una luz en medio de la cadena de iluminación de la tarea. Se puede ver cómo es fácil de "encadenar" las luces por el cableado hasta los terminales de tornillo en paralelo.
