Paso 5: Obtener el valor
Conexión de resistencia en serie o paralelo manera ayuda a crear cualquier valor deseado de la resistencia.
Conexión en serie suma todos los valores de resistencia mientras que conectarlos en paralelo disminuye el valor total de resistencia.

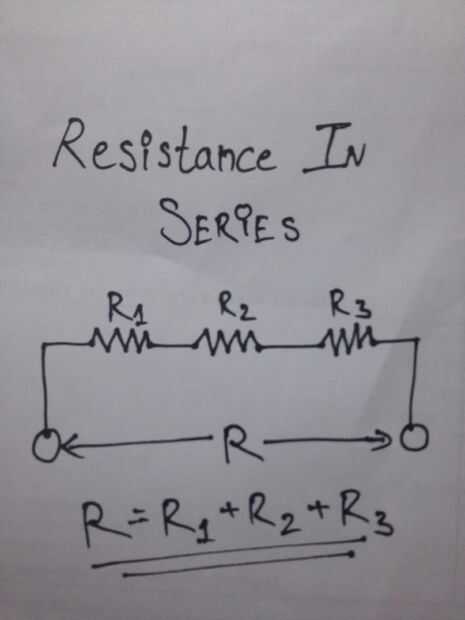

Resistencia en serie-
Cuando las resistencias están conectadas en serie, entonces la resistencia eficaz está dada por-
R = (R1 + R2 + R3 +...)
Por ejemplo,
Tenemos tres resistencias de valores - 10ohms, 100ohms y 33 ohmios.
Así que si conectamos en serie obtenemos la resistencia eficaz como-
R = 10 + 100 + 33
R = ohmios 143
Esto demuestra que el valor de la resistencia ha aumentado.
Así, de esta manera usted puede hacer cualquier requiere gran valor de la resistencia.

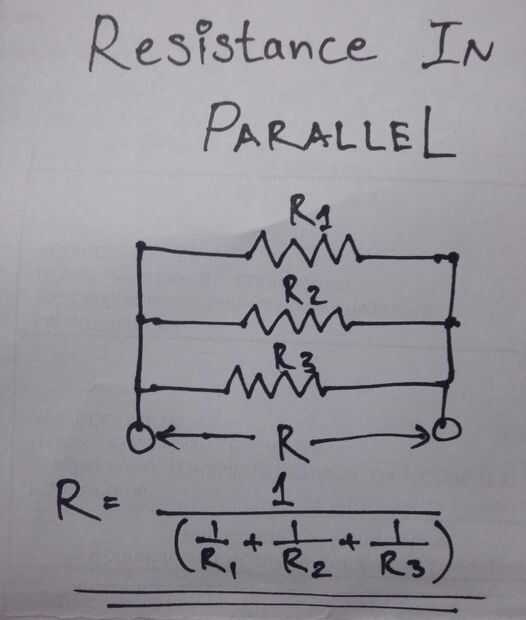

Resistencia en paralelo-
Cuando las resistencias se conectan en paralelo, entonces la resistencia eficaz está dada por-
R = 1 / [(1/R1) + (1/R2) + (1/R3) +...]
Por ejemplo,
Tenemos tres resistencias de valores - 10 ohmios, 5 ohms y 20 ohms.
Así que si conectamos en paralelo obtenemos la resistencia eficaz como-
R = 1/[(1/10) + (1/5) + (1/20)]
R = 1 / [(0,1) + (0.2) + (0.05)]
R = 1 / [0,35]
R = ohmios 2,86
Esto demuestra que ha disminuido el valor de la resistencia.
Así, de esta manera usted puede hacer cualquier pequeño requiere valor de la resistencia.
